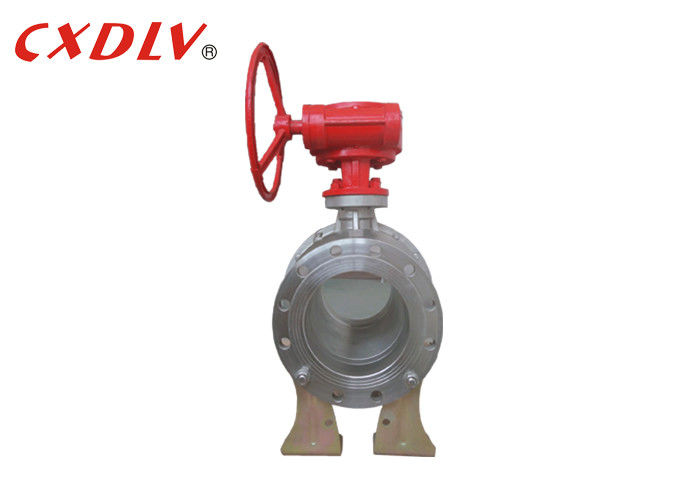

DIN3357 Trunnion Ball Valve Mounted Carbon Steel Ith Gear Operation

Katup Bola Baja Karbon Terpasang Trunnion Dengan Operasi Roda Gigi

Katup bola seri ini memiliki bola tetap, di bawah tekanan apa pun, bola tidak akan bergerak Di bawah tekanan pegas dan medium, dorong kursi katup untuk mewujudkan penyegelan yang baik, Jadi kursi katup tidak akan mengalami terlalu banyak tekanan, memiliki sedikit deformasi , torsi operasi kecil dan umur panjang.Masa pakainya adalah 2 ~ 3 kali dari katup bola tipe O biasa, yang secara khusus berlaku untuk tekanan tinggi dan diameter besar

 spesifikasi

• Kisaran Suhu: -20 ° C hingga 190 ° C Maksimum
• Media Kerja: Air, Minyak, Gas, Asam, dll
• Desain: API 6D/API 608;DIN3357;EN 13709;BS5351;JIS 2071
• Inspeksi & Pengujian: API 598/API 6D;DIN 3230;EN 12266;BS5146;JIS B2003
• Tatap Muka:ASME B16.10;DIN 3202;EN 558;BS2080;JIS B200

Ringkasan

Katup bola trunnion adalah bentuk katup seperempat putaran yang menggunakan bola berongga, berlubang dan tetap / didukung untuk mengontrol aliran yang melewatinya.

Katup yang dipasang trunnion berarti bahwa bola dibatasi oleh bantalan dan hanya diizinkan untuk berputar, sebagian besar beban hidraulik ditopang oleh kendala Sistem, menghasilkan tekanan bantalan rendah dan tidak ada kelelahan poros.Tekanan garis mendorong dudukan hulu terhadap bola yang tidak bergerak sehingga tekanan garis memaksa dudukan hulu ke atas bola untuk menyebabkannya menyegel.

Penahan mekanis bola menyerap daya dorong dari tekanan garis, mencegah gesekan berlebih antara bola dan kursi, sehingga bahkan pada tekanan kerja pengenal penuh, torsi operasi tetap rendah.Hal ini sangat menguntungkan ketika katup bola digerakkan karena mengurangi ukuran penggerak dan karenanya biaya keseluruhan paket penggerak katup.

 Keuntungan

Desain bola trunnion adalah torsi pengoperasian yang lebih rendah, kemudahan pengoperasian, keausan kursi yang diminimalkan (Isolasi batang/bola mencegah pemuatan samping dan keausan kursi hilir meningkatkan kinerja dan masa pakai), kinerja penyegelan yang unggul pada tekanan tinggi dan rendah (mekanisme pegas terpisah dan tekanan garis hulu digunakan sebagai penyegelan terhadap bola stasioner untuk aplikasi m tekanan rendah dan tekanan tinggi).

Trunnion tersedia untuk semua ukuran dan untuk semua kelas tekanan tetapi tidak cocok untuk tujuan pelambatan.

Aplikasi

Katup bola trunnion digunakan untuk memotong atau menghubungkan media di berbagai saluran pipa class150-class2500 dan pn16-pn320.Ini dapat cocok untuk berbagai media seperti air, uap, minyak, gas cair, gas alam, gas batubara, asam nitrat, asam asetat, media pengoksidasi, urea dan lain-lain. Ini banyak digunakan dalam industri seperti industri kimia, minyak bumi, gas alam, metalurgi dan lain-lain. Mode penggerak katup bola trunnion termasuk penggerak roda gigi cacing dan cacing, penggerak manual, penggerak pneumatik dan penggerak listrik.Katup bola trunnion umumnya mengadopsi koneksi flensa, dan koneksi pengelasan butt juga diadopsi.Kursi bisa berupa kursi segel lunak atau kursi segel keras logam.

FAQ

T: Apakah Anda perusahaan dagang atau produsen?

A: Kami adalah pabrik.

T: Berapa lama waktu pengiriman Anda?

A: Sesuai pesanan, 7 ~ 60 hari.

T: Apakah Anda menyediakan sampel?itu gratis atau tambahan?

A: Ya, kami dapat menawarkan sampel untuk biaya gratis tetapi tidak membayar biaya pengiriman.

T: Apa syarat pembayaran Anda?

A: Pembayaran<=1000USD, 100% di muka.Pembayaran> = 1000 USD, 30% T/T di muka, keseimbangan sebelum pengiriman.
