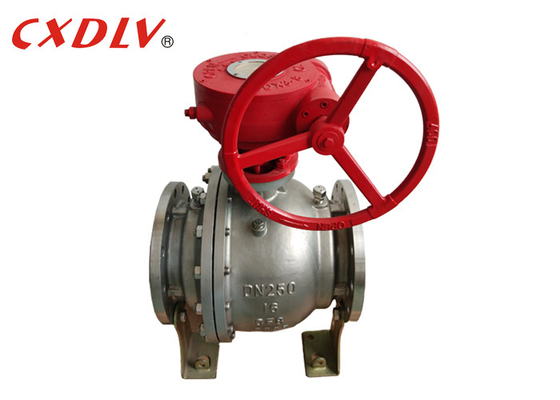

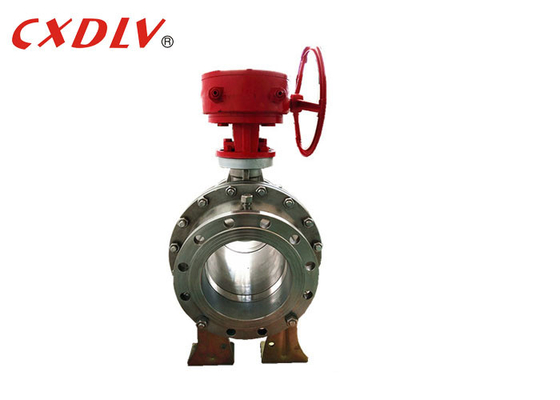

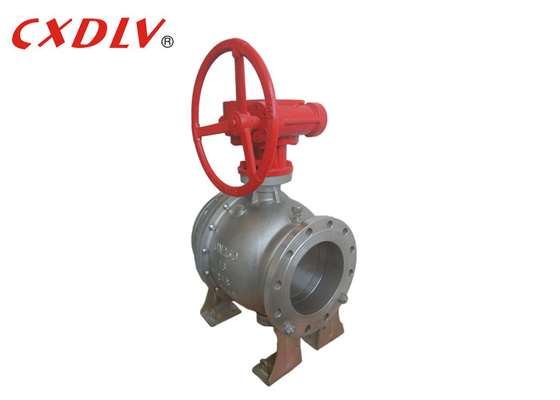

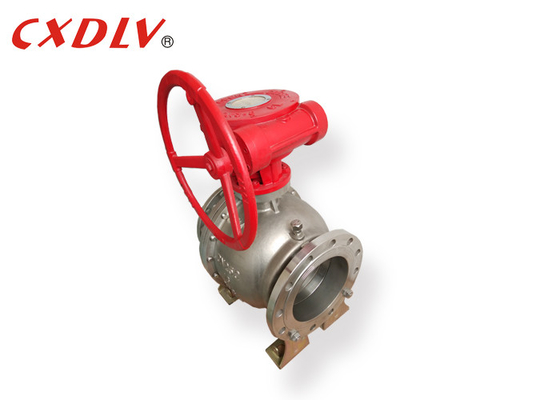

Flange End Trunnion Mounted Ball Valve Cast Steel PN16 DN150 DN200

Katup Bola Trunnion dengan Ujung Flange

Spesifikasi

• Tersedia dalam ukuran DN150 - DN400
• Tersedia dalam PN16
• Aliran superior dengan desain bola berkontur yang unik
• Pelabuhan penuh
• Tersedia dengan Pneumatic, Electric, Gear atau Lever Actuation
• Industri: Minyak & Gas, Kelautan, Penyulingan, Panas Bumi, Listrik, Kimia, Pulp & Kertas, Kriogenik, Pertambangan/Baja
• Diproduksi di bawah sistem mutu ISO 9001 bersertifikat

Ringkasan

Katup bola trunnion adalah bentuk katup seperempat putaran yang menggunakan bola berongga, berlubang dan tetap / didukung untuk mengontrol aliran melaluinya.

Katup yang dipasang di trunnion berarti bahwa bola dibatasi oleh bantalan dan hanya dibiarkan berputar, sebagian besar beban hidrolik didukung oleh kendala Sistem, menghasilkan tekanan bantalan yang rendah dan tidak ada kelelahan poros.Tekanan garis mendorong dudukan hulu melawan bola stasioner sehingga tekanan garis memaksa dudukan hulu ke atas bola untuk menyebabkannya tersegel.

Penahan mekanis bola menyerap dorongan dari tekanan saluran, mencegah gesekan berlebih antara bola dan kursi, sehingga torsi operasi tetap rendah bahkan pada tekanan kerja terukur penuh.Hal ini sangat menguntungkan ketika katup bola digerakkan karena mengurangi ukuran aktuator dan karenanya biaya keseluruhan dari paket penggerak katup.

Keuntungan

Desain bola trunnion adalah torsi pengoperasian yang lebih rendah, kemudahan pengoperasian, keausan kursi yang diminimalkan (isolasi batang/bola mencegah pemuatan samping dan keausan kursi hilir meningkatkan kinerja dan masa pakai), kinerja penyegelan yang unggul pada tekanan tinggi dan rendah (mekanisme pegas terpisah dan tekanan garis hulu digunakan sebagai penyegelan terhadap bola stasioner untuk aplikasi m tekanan rendah dan tekanan tinggi).

Trunnion tersedia untuk semua ukuran dan untuk semua kelas tekanan tetapi tidak cocok untuk tujuan pelambatan.

Aplikasi

Katup bola trunnion adalah sejenis katup blok ganda dan berdarah (DDB), sedangkan katup bola mengambang hanya menutup sisi hilir. Katup bola trunnion dapat memblokir media hulu dan hilir.Dan ketika tekanan di rongga tengah lebih besar dari gaya pegas kursi, kursi akan didorong terbuka untuk melepaskan tekanan di dalam ruangan untuk memastikan keamanan.

Mengapa memilih Xidelong?

Spesialisasi:
Kami mengkhususkan diri dalam pembuatan Ball Valve, Butterfly Valve, Gate Valve, Globe Valve, Check Valve, Sight Glass, Valve Accessories......
Keuntungan:
1.Harga: Karena kami adalah manufaktur profesional di katup dan aksesori, kami memastikan bahwa harga yang ditawarkan harus sangat kompetitif dibandingkan dengan yang lain.
2. Inspeksi bahan baku: Semua uji material berkualitas tinggi, dan simpan di gudang.
3. Pekerja: Semua pelatihan pekerja 3 bulan, pekerja terampil di lini produksi.

Pesanan sampel:
Kami akan membebankan biaya ekspres hanya untuk pelanggan setia pada umumnya, dan untuk pelanggan baru kami akan mengenakan biaya 50% dari biaya unit dan sebagian besar biaya ekspres.

Waktu pengiriman:
Kami biasanya mengambil 20 hari untuk pesanan resmi setelah menerima pembayaran di muka, Dan pesanan Sampel akan siap dalam 7 hari.

Kontrol kualitas:
Kami memiliki sistem kualitas yang sangat ketat dan lengkap untuk memastikan bahwa setiap produk akan memenuhi persyaratan kualitas sesuai klien, kontrol kualitas masuk, kontrol kualitas akhir, kontrol kualitas keluar.Sementara itu, semua produk akan diperiksa secara ketat sebelum pengiriman.”' Kualitas Pertama, Layanan Pertama'' yang kami kejar sepanjang waktu.

Masa garansi:
18 bulan dari tanggal kami menandatangani kontrak atau PI.Dukungan teknis untuk seumur hidup.
(Dalam hal ketidaksesuaian barang dengan pesanan dan gambar, pelanggan mengeluarkan Laporan Reklamasi tentang barang yang rusak dan melampirkan dokumen foto. pelanggan harus mempertimbangkan untuk melakukan pengiriman tambahan untuk penggantian barang yang rusak, semua biaya ditanggung oleh perusahaan kami. Atau pelanggan harus memutuskan bahwa kami harus mengkompensasi biaya untuk barang yang cacat. Kompensasi tersebut akan mencakup semua biaya transportasi, biaya bea cukai, jumlah barang yang dibayar.)

Syarat dan Ketentuan Pembayaran:
1. Persyaratan TT: Pembayaran akan menjadi 30% dari pembayaran di muka melalui pengiriman uang bank langsung (T/T), sisanya 70% sebelum Pengiriman atau salinan BL yang dikirimkan oleh kami melalui Fax atau Email.
2. Persyaratan L/C: Pembayaran dengan L/C pada pandangan dan Tidak Terbatas.(L/C harus memungkinkan minimal 30 hari dari tanggal pengiriman presentasi dokumen untuk negosiasi, semua klausul dalam L/C harus jelas, ringkas dan dapat diterima. Jangan biarkan klausul, syarat dan ketentuan khusus.)

Harga bersaing:
Kami memberikan harga yang kompetitif, kualitas yang baik dan layanan terbaik untuk mencapai tujuan win-win.

Kustomisasi:
custom-made dapat diterima.
