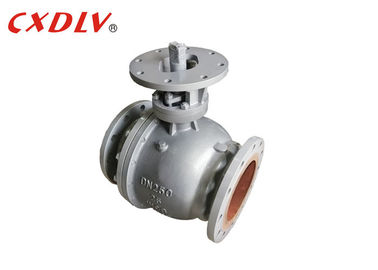

DIN3357 2pcs Trunnion Mounted Ball Valve Worm Gear Operasi

Trunnion Mounted Carbon Steel Ball Valve Dengan Pengoperasian Roda Gigi

Katup bola dari seri ini memiliki bola tetap, di bawah tekanan apa pun, bola tidak akan bergerak Di bawah tekanan pegas dan media, dorong dudukan katup untuk mewujudkan penyegelan yang baik, Jadi dudukan katup tidak akan mengalami tekanan terlalu banyak, memiliki sedikit deformasi , torsi operasi kecil dan umur panjang.Umur layanannya adalah 2 ~ 3 kali dari katup bola tipe O biasa, yang khusus berlaku untuk tekanan tinggi dan diameter besar

 Spesifikasi

• Kisaran Suhu: -20°C hingga 190°CMaksimum
• Media Kerja: Air, Minyak, Gas, Asam, dll
• Desain: API 6D/API 608;DIN3357;EN 13709;BS5351;JIS 2071
• Inspeksi & Pengujian: API 598/API 6D;DIN 3230;EN 12266;BS5146;JIS B2003
• Tatap Muka: ASME B16.10;DIN 3202;EN 558;BS2080;JIS B200

Ringkasan

Katup bola trunnion adalah bentuk katup seperempat putaran yang menggunakan bola berongga, berlubang dan tetap / didukung untuk mengontrol aliran melaluinya.

Katup yang dipasang di trunnion berarti bahwa bola dibatasi oleh bantalan dan hanya dibiarkan berputar, sebagian besar beban hidrolik didukung oleh kendala Sistem, menghasilkan tekanan bantalan yang rendah dan tidak ada kelelahan poros.Tekanan garis mendorong dudukan hulu melawan bola stasioner sehingga tekanan garis memaksa dudukan hulu ke atas bola untuk menyebabkannya tersegel.

Penahan mekanis bola menyerap dorongan dari tekanan saluran, mencegah gesekan berlebih antara bola dan kursi, sehingga torsi operasi tetap rendah bahkan pada tekanan kerja terukur penuh.Hal ini sangat menguntungkan ketika katup bola digerakkan karena mengurangi ukuran aktuator dan karenanya biaya keseluruhan dari paket penggerak katup.

 Keuntungan

Desain bola trunnion adalah torsi pengoperasian yang lebih rendah, kemudahan pengoperasian, keausan kursi yang diminimalkan (isolasi batang/bola mencegah pemuatan samping dan keausan kursi hilir meningkatkan kinerja dan masa pakai), kinerja penyegelan yang unggul pada tekanan tinggi dan rendah (mekanisme pegas terpisah dan tekanan garis hulu digunakan sebagai penyegelan terhadap bola stasioner untuk aplikasi m tekanan rendah dan tekanan tinggi).

Trunnion tersedia untuk semua ukuran dan untuk semua kelas tekanan tetapi tidak cocok untuk tujuan pelambatan.

Aplikasi

Katup bola trunnion digunakan untuk memotong atau menghubungkan media di berbagai saluran pipa kelas150-kelas2500 dan pn16-pn320.Dapat cocok untuk berbagai media seperti air, uap, minyak, gas cair, gas alam, gas batubara, asam nitrat, asam asetat, media pengoksidasi, urea dan lain-lain. Ini banyak digunakan dalam industri seperti industri kimia, minyak bumi, gas alam, metalurgi dan lain-lain. Mode penggerak katup bola trunnion meliputi penggerak roda gigi cacing dan cacing, penggerak manual, penggerak pneumatik dan penggerak listrik.Katup bola trunnion umumnya mengadopsi sambungan flensa, dan sambungan butt-welding juga diadopsi.Kursi bisa berupa kursi segel lunak atau kursi segel logam keras.

FAQ

T: Apakah Anda perusahaan dagang atau pabrikan?

J: Kami adalah pabrik.

T: Berapa lama waktu pengiriman Anda?

J: Menurut pesanan, 7~60 hari.

T: Apakah Anda menyediakan sampel?apakah gratis atau ekstra?

A: Ya, kami dapat menawarkan sampel gratis tetapi tidak membayar biaya pengiriman.

T: Apa ketentuan pembayaran Anda?

A: Pembayaran<=1000USD, 100% di muka.Pembayaran> = 1000USD, 30% T/T di muka, saldo sebelum pengiriman.
