Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Struktur: | Trunnion Ball Valve | tubuh bahan: | Besi tahan karat |
---|---|---|---|
Koneksi: | Flange | Tekanan: | PN16 |
Model: | Q47F | ||
Cahaya Tinggi: | trunnion mount ball valve,trunnion valve |

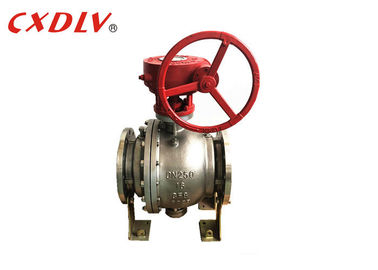

Operasi Flange End Gear Trunnion Type Ball Valve Casting Stainless Steel dengan Worm Gear
Spesifikasi
Ikhtisar
Trunnion ball valve adalah bentuk quarter-turn valve yang menggunakan bola berlubang, berlubang dan diperbaiki / didukung untuk mengontrol aliran yang melaluinya.
Katup pemasangan trunnion berarti bahwa bola dibatasi oleh bantalan dan hanya dibiarkan berputar, sebagian besar beban hidraulik didukung oleh kendala Sistem, menghasilkan tekanan bantalan rendah dan tidak ada keletihan poros. Tekanan garis mendorong kursi hulu ke arah bola stasioner sehingga tekanan garis memaksa kursi hulu ke bola untuk menyebabkannya tertutup.
Penahan mekanis bola menyerap gaya dorong dari tekanan garis, mencegah gesekan berlebih antara bola dan kursi, sehingga bahkan pada torsi penuh, torsi pengoperasian tetap rendah. Ini terutama menguntungkan ketika katup bola digerakkan karena mengurangi ukuran aktuator dan karenanya biaya keseluruhan dari paket aktuasi katup.
Keuntungan
Ball valve yang dipasang di Trunnion adalah katup seperempat putaran yang ekonomis dan berkinerja tinggi. Operasi seperempat putaran cepat dan andal yang membuat katup ini berlaku untuk operasi cepat mati dan segel ketat. Ball valve ini banyak digunakan di kilang kertas pulp, pertambangan, serat kimia, pengolahan air limbah dan air, industri penyulingan gula.
Tubuh:
Desain bodi terpisah, berbagai bahan tersedia.
Bola:
Bola dipasang di trunnion, yang mencegah kerusakan kursi dan mengurangi perlengkapan kursi secara dramatis dibandingkan dengan katup bola mengambang.
Bola dibuat dengan presisi dan cermin selesai untuk penghentian gelembung-ketat dan torsi yang lebih sedikit.
Desain bore penuh meminimalkan hambatan aliran dan mencapai kinerja katup yang lebih baik.
Kursi:
Dengan kursi di kedua sisi, katup bola trunnion dapat menangani aliran di kedua arah dengan 0 kebocoran.
Kursi adalah pegas yang dimuat, yang memastikan diri
Aplikasi
Trunnion ball valve digunakan untuk memotong atau menghubungkan media di berbagai jaringan pipa class150-class2500 dan pn16-pn320. Ini dapat cocok untuk berbagai media seperti air, uap, minyak, gas cair, gas alam, gas batubara, asam nitrat, asam asetat, media pengoksidasi, urea dan lain-lain. Ini banyak digunakan dalam industri seperti industri kimia, minyak bumi, gas alam, metalurgi, dll. Mode penggerak katup bola trunnion meliputi penggerak cacing dan cacing, penggerak manual, penggerak pneumatik, dan penggerak listrik. Katup bola trunnion umumnya mengadopsi koneksi flensa, dan koneksi butt-welding juga diadopsi. Kursi bisa berupa kursi segel lunak atau kursi segel logam keras.
Pengiriman & Paket
Rincian kemasan: Kami memilih kasus kayu yang cocok sesuai dengan katup yang berbeda dan mengatur pekerja terampil untuk berkemas jika memar. Forwarder bekerja sama jangka panjang akan memesan ruang, menghapus kebiasaan dan transportasi untuk kita tanpa penundaan. Ada tiga cara untuk transportasi, melalui laut, udara dan kereta api. Kami akan mengatur transportasi sesuai dengan kebutuhan pelanggan.
Rincian pengiriman: sesuai dengan pesanan, 7 ~ 60 hari
