Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | CF8, CF8M, CF3, CF3M, WCB | Standar: | GB |
---|---|---|---|
Ukuran: | DN300 | Temperture: | -196 ° C ~ 650 ° C |
Segel: | Segel logam | Tekanan: | PN10 / PN16 / PN25 |
Cahaya Tinggi: | katup gerbang tangguh,katup gerbang industri |

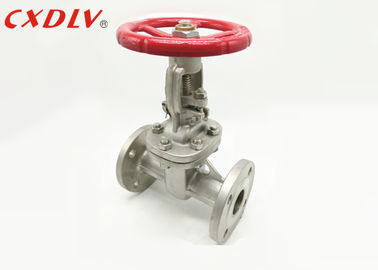

GB Flanged Gate Valve Dengan Rising Stlu Sluice Duduk Duduk
Spesifikasi
Standar yang berlaku:
- DIMENSI WAJAH WAJAH: GB / T 12221
- AKHIR DIMENSI FLANGE: GB / T 9113
- DESING: ANSI B16.34
- TEST: API598
Rentang ukuran:
- DN15 ~ DN300
Peringkat tekanan:
- PN16 ~ PN40
Kisaran suhu:
- -196 ° C ~ 650 ° C
Aplikasi
Katup gerbang adalah penutup bagian pembuka dan penutup. Arah gerakan gerbang tegak lurus dengan arah fluida. Katup gerbang hanya bisa sepenuhnya terbuka dan tertutup sepenuhnya. Parameter pintu berbeda, biasanya 5 °. Ketika suhu sedang tidak tinggi, itu adalah 2 ° 52. ' Meningkatkan kemampuan manufaktur dan menebus penyimpangan sudut permukaan penyegelan selama proses pemesinan. Jenis ram ini disebut ram elastis.
DN | L. | D | D1 | D2 | bf | z-φd | H |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Fitur
1. Resistansi aliran kecil. Bagian dalam media dari badan katup lurus melalui, medium mengalir dalam garis lurus, dan hambatan aliran kecil.
2. Lebih hemat tenaga saat membuka dan menutup. Dibandingkan dengan katup penutup, arah gerakan rana tegak lurus dengan arah aliran media, apakah itu terbuka atau tertutup.
3. Tinggi tinggi, lama pembukaan dan penutupan. Bukaan pembuka dan penutup rana besar, dan penurunan dilakukan oleh sekrup.
Pemilihan Model
Gerbang katup
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
Matreial katup | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Aktuator | 1) Akting Tunggal (Pengembalian Musim Semi) 2) Akting Ganda | |||
Aksesoris | 1) Limit Switch 2) Solenoid valve 3) Filter 4) Positioner 5) Warm Gear |
