Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | CF8, CF8M, CF3, CF3M, WCB | Standar: | GB |
---|---|---|---|
Ukuran: | DN80 ~ DN100 | Temperture: | -196 ° C ~ 650 ° C |
warna: | Perak | Segel: | Segel logam |
Cahaya Tinggi: | katup gerbang tangguh,katup gerbang industri |

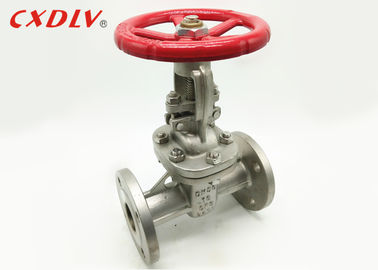

Rising Stem Flanged Gate Valve Untuk Pipa Fitting Gear Power Wedge
Spesifikasi
Standar yang berlaku:
- DIMENSI WAJAH WAJAH: GB / T 12221
- AKHIR DIMENSI FLANGE: GB / T 9113
- DESING: ANSI B16.34
- TEST: API598
Rentang ukuran:
- DN15 ~ DN300
Peringkat tekanan:
- PN16 ~ PN40
Kisaran suhu:
- -196 ° C ~ 650 ° C
Aplikasi
Manual Standar Nasional Z41 Flange Gate Valve adalah salah satu katup on-off paling umum yang memanfaatkan pekerjaan naik-turun gerbang untuk menghubungkan (membuka) dan mematikan (menutup sepenuhnya) media fluida dalam pipa. Katup gerbang ini banyak digunakan sebagai perangkat pengkondisi dan penghentian dalam jaringan pipa seperti air leding, air limbah, konstruksi, minyak bumi, kimia, makanan, farmasi, tekstil, tenaga listrik, kelautan, metalurgi, dan sistem energi.
DN | L. | D | D1 | D2 | bf | z-φd | H |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Fitur
1. Media dapat mengalir ke segala arah di kedua sisi, yang mudah dipasang. Saluran katup gerbang simetris di kedua sisi.
2. Panjang struktur (jarak antara dua ujung penghubung casing) kecil.
3. Bentuk sederhana, panjang struktur pendek, proses pembuatan yang baik dan rentang aplikasi yang luas.
Pemilihan Model
Gerbang katup
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
Matreial katup | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Aktuator | 1) Akting Tunggal (Pengembalian Musim Semi) 2) Akting Ganda | |||
Aksesoris | 1) Limit Switch 2) Solenoid valve 3) Filter 4) Positioner 5) Warm Gear |
