Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | CF8, CF8M, CF3, CF3M, WCB | Struktur: | Rising Stem |
---|---|---|---|
Standar: | GB | Ukuran: | DN50 ~ DN60 |
Temperture: | Temperture tinggi | warna: | Perak |
Cahaya Tinggi: | katup gerbang baja tempa,katup gerbang industri |

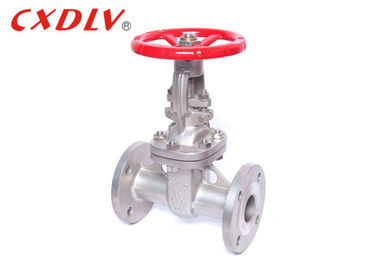

Logam Duduk Flanged Gate Valve Stainless Steel CF8 / CF3 Untuk Minyak Gas
Spesifikasi
Standar yang berlaku:
- DIMENSI WAJAH WAJAH: GB / T 12221
- AKHIR DIMENSI FLANGE: GB / T 9113
- DESING: ANSI B16.34
- TEST: API598
Rentang ukuran:
- DN15 ~ DN300
Peringkat tekanan:
- PN16 ~ PN40
Kisaran suhu:
- -196 ° C ~ 650 ° C
Aplikasi
Katup gerbang mengacu pada katup di mana bagian penutup (gerbang) bergerak ke arah vertikal dari garis tengah lintasan. Katup gerbang hanya dapat digunakan untuk membuka penuh dan menutup penuh dalam pipa, dan tidak dapat disesuaikan dan dibatasi. Katup gerbang adalah sejenis katup dengan berbagai macam penggunaan. Ini juga digunakan untuk perangkat pemotongan dengan diameter DN ≥ 50mm. Terkadang alat pemotong dengan diameter kecil juga menggunakan katup gerbang. Katup penyegelan pengaman kursi elastis (soft sealing gate valve) dikembangkan dalam beberapa tahun terakhir. Dengan kinerja penyegelan yang lebih baik, ini adalah pilihan pertama untuk perlindungan lingkungan, pasokan air dan industri drainase.
DN | L. | D | D1 | D2 | bf | z-φd | H |
15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Fitur
1. Ringan: Tubuh terbuat dari besi ulet bermutu tinggi, yang sekitar 20% ~ 30% lebih ringan dari katup gerbang tradisional. Sangat mudah untuk menginstal dan memelihara.
2. Gerbang dengan dasar datar: Katup gerbang tradisional sering diendapkan pada alur dasar katup karena benda asing seperti batu, balok kayu, semen, pengarsipan besi, puing, dll. Setelah air dicuci, yang mudah tutup dan bentuk kebocoran. Bagian bawah katup penyegelan kursi elastis mengadopsi desain dasar datar yang sama dengan mesin pipa air, yang tidak mudah menyebabkan akumulasi puing, sehingga cairan tidak terhalang.
Pemilihan Model
Gerbang katup
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
Matreial katup | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Aktuator | 1) Akting Tunggal (Pengembalian Musim Semi) 2) Akting Ganda | |||
Aksesoris | 1) Limit Switch 2) Solenoid valve 3) Filter 4) Positioner 5) Warm Gear |
