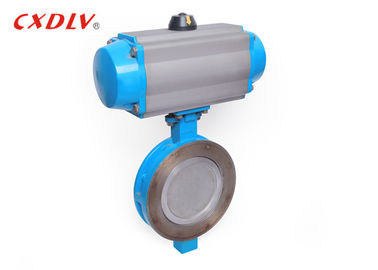

Kursi Soft Pneumatic Actuated Wafer Butterfly Valves 4 Inch ANSI / GB Standard
  • Nama

Kursi Soft Pneumatic Actuated Wafer Butterfly Valves 4 Inch ANSI / GB Standard

MOQ: 1pc
harga: Dapat dinegosiasikan
kemasan standar: Casing Plywood Cocok sesuai dengan struktur katup yang berbeda
Periode pengiriman: 5 ~ 25 Hari Kerja
metode pembayaran: T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram
Kapasitas pasokan: 500 pcs / Senin
Informasi Detail
Deskripsi Produk
Informasi Rinci
Tempat asal
Cina
Nama merek
CXDLV
Sertifikasi
CE&ISO
Nomor model
D73F
tubuh bahan:
stainless steel / wcb
Struktur:
Eksentrik Ganda
Standar:
ANSI
Ukuran:
6 "
Media:
Gas Minyak Air
Koneksi:
Jenis wafer
Menyoroti:

katup kupu-kupu tipe wafer

,

katup kupu-kupu wafer

Deskripsi Produk
Kursi Soft Pneumatic Actuated Wafer Butterfly Valves 4 Inch ANSI / GB Standard

Spesifikasi

1. Standar yang Berlaku:
* Desain dan Manufaktur: ASTM A351 304
* Koneksi: JB / T79-94 (2)
* Dimensi Tatap Muka: ANSI / ASME B16.5
* Tes dan Inspeksi: API STD598-84
2. Kisaran Ukuran:
- 1/2 "~ 24"
3. Peringkat Tekanan:
- 150LB ~ 600LB
4. Kisaran suhu:
- -20 ° C ~ 185 ° C


Aplikasi

Katup kupu-kupu penyesuaian listrik adalah jenis katup listrik dan katup kontrol listrik. Metode koneksi utama adalah: tipe flange dan tipe wafer, yang merupakan unit eksekusi penting di bidang kontrol otomasi industri. Dua poin utama untuk pemasangan katup kupu-kupu penyesuaian listrik: posisi pemasangan, tinggi, dan arah saluran masuk dan keluar harus memenuhi persyaratan desain. Perhatikan bahwa arah aliran media harus konsisten dengan arah panah yang ditandai pada badan katup, dan koneksi harus kuat dan kencang. Katup kupu-kupu penyesuaian listrik harus diperiksa sebelum pemasangan. Papan nama katup harus sesuai dengan standar nasional "Tanda Katup Umum" GB12220.


UKURAN L. C Y E G
2 " 43 96 50 38 124
2 1/2 " 49 119 48 59 194
3 " 49 132 74 73 203
4 " 54 157 97 95 216
5 " 64 186 111 111 217
6 " 57 216 146 142 235
8 " 64 270 194 188 270
10 " 71 324 243 236 329
12 " 81 381 289 282 357


  Kekuatan

Batang katup adalah struktur batang-melalui. Setelah quenching dan tempering treatment, ia memiliki sifat mekanik yang komprehensif, tahan korosi, dan tahan gores. Ketika katup kupu-kupu dibuka dan ditutup, batang katup hanya berputar dan tidak melakukan operasi pengangkatan. Pengepakan batang katup tidak mudah rusak dan penyegelannya dapat diandalkan. Itu diperbaiki dengan pin kerucut dari pelat kupu-kupu, dan ujung yang menggantung dirancang untuk mencegah jenis punch-out, sehingga untuk mencegah batang katup runtuh ketika batang katup dan pelat kupu-kupu secara tidak sengaja rusak.

Pemilihan Model

Standar ANSI GB JIS KERIUHAN
Tekanan 150LB / 300LB PN16 / PN25 / PN40 10rb / 20rb PN16 / PN40
Matreial 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Model 1) Model Platform Tinggi 2) Model Handle




Tag:

katup kupu-kupu tipe wafer,

katup kupu-kupu gaya wafer,

katup kupu-kupu wafer
