Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | WCB | Bahan kursi: | PTFE |
---|---|---|---|
Struktur: | Eksentrik Ganda | Standar: | ANSI |
Ukuran: | 8 " | Media: | Gas Minyak Air |
Cahaya Tinggi: | katup kupu-kupu gaya wafer,katup kupu-kupu wafer |

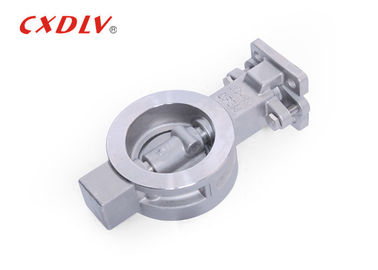

ASTM First Class Butterfly Valve Dioperasikan Secara Listrik Dn200 Wafer Butterfly Check Valve
Spesifikasi
1. Standar yang Berlaku:
* Desain dan Manufaktur: ASTM A351 304
* Koneksi: JB / T79-94 (2)
* Dimensi Tatap Muka: ANSI / ASME B16.5
* Tes dan Inspeksi: API STD598-84
2. Kisaran Ukuran:
- 1/2 "~ 24"
3. Peringkat Tekanan:
- 150LB ~ 600LB
4. Kisaran suhu:
- -20 ° C ~ 185 ° C
Aplikasi
Katup kupu-kupu, juga dikenal sebagai katup penutup, adalah katup pengatur sederhana. Katup kupu-kupu yang dapat digunakan untuk kontrol switching media pipa tekanan rendah berarti bahwa bagian penutup (katup atau cakram) adalah cakram yang berputar di sekitar poros katup untuk mencapai pembukaan dan penutupan. semacam katup. Katup dapat digunakan untuk mengontrol aliran berbagai jenis cairan seperti udara, air, uap, berbagai media korosif, lumpur, minyak, logam cair, dan media radioaktif. Terutama memotong dan mencekik pada pipa. Bagian pembuka dan penutup katup kupu-kupu adalah pelat kupu-kupu berbentuk cakram yang berputar di sekitar porosnya sendiri di badan katup untuk mencapai tujuan membuka dan menutup atau menyesuaikan.
UKURAN | L. | C | Y | E | G |
2 " | 43 | 96 | 50 | 38 | 124 |
2 1/2 " | 49 | 119 | 48 | 59 | 194 |
3 " | 49 | 132 | 74 | 73 | 203 |
4 " | 54 | 157 | 97 | 95 | 216 |
5 " | 64 | 186 | 111 | 111 | 217 |
6 " | 57 | 216 | 146 | 142 | 235 |
8 " | 64 | 270 | 194 | 188 | 270 |
10 " | 71 | 324 | 243 | 236 | 329 |
12 " | 81 | 381 | 289 | 282 | 357 |
Kekuatan
1. Lebih mudah dan cepat untuk membuka dan menutup, hemat tenaga kerja, resistensi cairan kecil, dan dapat sering dioperasikan.
2. struktur sederhana, ukuran kecil, panjang struktur pendek, ukuran kecil, ringan, cocok untuk katup berdiameter besar.
3. dapat mengangkut lumpur, jumlah paling sedikit cairan yang terkumpul di mulut pipa.
4. di bawah tekanan rendah, dapat mencapai segel yang baik.
Pemilihan Model
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
