Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | WCB | Bahan kursi: | PTFE |
---|---|---|---|
Struktur: | Eksentrik Ganda | Standar: | ANSI |
Ukuran: | 6 " | Media: | Gas Minyak Air |
Cahaya Tinggi: | katup kupu-kupu tipe wafer,katup kupu-kupu gaya wafer |

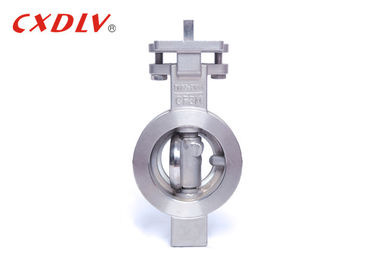

Butterfly Valve Wafer Diameter Besar Untuk Berbagai Cairan Segel Logam
Spesifikasi
1. Standar yang Berlaku:
* Desain dan Manufaktur: ASTM A351 304
* Koneksi: JB / T79-94 (2)
* Dimensi Tatap Muka: ANSI / ASME B16.5
* Tes dan Inspeksi: API STD598-84
2. Kisaran Ukuran:
- 1/2 "~ 24"
3. Peringkat Tekanan:
- 150LB ~ 600LB
4. Kisaran suhu:
- -20 ° C ~ 185 ° C
Aplikasi
Lapisan permukaan penutup kursi diendapkan dengan material paduan yang tahan suhu dan tahan korosi. Cincin penyegelan tumpukan lunak multi-lapisan dipasang pada pelat katup. Dibandingkan dengan katup kupu-kupu tradisional, katup kupu-kupu memiliki ketahanan suhu tinggi, operasi ringan, tidak ada gesekan dalam membuka dan menutup, dan segel dikompensasi dengan peningkatan torsi mekanisme transmisi ketika menutup, dan katup kupu-kupu ditingkatkan. Kinerja penyegelan dan keuntungan memperpanjang umur layanan.
UKURAN | L. | C | Y | E | G |
2 " | 43 | 96 | 50 | 38 | 124 |
2 1/2 " | 49 | 119 | 48 | 59 | 194 |
3 " | 49 | 132 | 74 | 73 | 203 |
4 " | 54 | 157 | 97 | 95 | 216 |
5 " | 64 | 186 | 111 | 111 | 217 |
6 " | 57 | 216 | 146 | 142 | 235 |
8 " | 64 | 270 | 194 | 188 | 270 |
10 " | 71 | 324 | 243 | 236 | 329 |
12 " | 81 | 381 | 289 | 282 | 357 |
Kekuatan
1. Bahan permukaan penyegelan umumnya terbuat dari karet dan plastik, sehingga kinerja penyegelan bertekanan rendah baik.
2. Mudah dipasang.
3. Tersedia operasi yang fleksibel dan hemat tenaga kerja, mode manual, listrik, pneumatik dan hidrolik.
Pemilihan Model
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
