Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | CF8, CF8M, WCB, CF3, CF3M | Bahan kursi: | Logam |
---|---|---|---|
Struktur: | Rising Stem | Standar: | ANSI |
Ukuran: | 1/2 "~ 1/1/4" | Media: | Gas Minyak Air |
Cahaya Tinggi: | katup gerbang baja tempa,katup gerbang ulet |

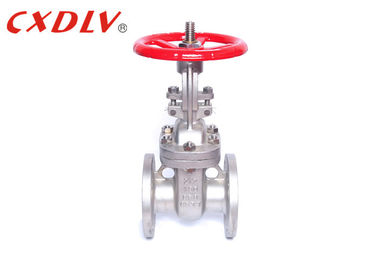

Melalui Conduit Gate Valve, Flange Ganda Mengakhiri Wedge Tangguh, Standar ANSI
Spesifikasi
Standar yang berlaku:
- Gerbang Katup, API600
- Katup Baja, ASME B16.34
- Tatap muka ASME B16.10
- End Flenses ASME B16.5 / ASME B16.47
- Butt Welding berakhir ASME B16.25
- Inspeksi dan uji API 598
Rentang ukuran:
- 1/2 "~ 12"
Peringkat tekanan:
- ASME CL, 150, 300,
Kisaran suhu:
- -196 ° C ~ 650 ° C
Aplikasi
Anggota buka dan tutup katup gerbang adalah gerbang. Arah gerakan gerbang tegak lurus dengan arah fluida. Katup gerbang hanya dapat sepenuhnya terbuka dan tertutup sepenuhnya, dan tidak dapat disesuaikan dan dibatasi. Gerbang memiliki dua wajah penyegelan. Dua wajah penyegelan dari katup gerbang mode paling umum membentuk bentuk irisan. Sudut irisan bervariasi dengan parameter katup, biasanya 50, dan 2 ° 52 'ketika suhu sedang tidak tinggi. Gerbang katup gerbang baji dapat dibuat menjadi keseluruhan, disebut gerbang kaku; itu juga dapat dibuat menjadi gerbang yang dapat menghasilkan sejumlah kecil deformasi untuk meningkatkan kemampuan prosesnya dan mengimbangi penyimpangan sudut permukaan penyegelan selama pemrosesan. Papan ini disebut rana tangguh.
UKURAN | L (RF) | d | H | H1 | W | W1 |
1/2 " | 108 | 14 | 195 | / | 120 | / |
3/4 " | 117 | 19 | 210 | / | 120 | / |
1 " | 127 | 25 | 240 | / | 140 | / |
1 1/4 " | 140 | 32 | 300 | / | 180 | / |
1 1/2 " | 165 | 38 | 395 | / | 200 | / |
2 " | 216 | 51 | 400 | / | 200 | / |
2 1/2 " | 241 | 64 | 435 | / | 200 | / |
3 " | 283 | 76 | 515 | / | 250 | / |
4 " | 305 | 102 | 595 | / | 280 | / |
5 " | 381 | 127 | 725 | / | 280 | / |
6 " | 403 | 152 | 780 | 820 | 300 | 310 |
8 " | 419 | 203 | 975 | 1020 | 350 | 310 |
10 " | 457 | 330 | 1150 | 1200 | 400 | 310 |
12 " | 502 | 356 | 1380 | 1430 | 450 | 310 |
Fitur
1. Kursi katup mendatar, tidak ada akumulasi kotoran, membuat segel lebih andal
2. Katup penutup paket keseluruhan NBR
3. Internal katup terbuat dari baja tahan karat dan non-karat dan bahan paduan tembaga, yang dapat digunakan dalam sistem pembuangan limbah untuk beradaptasi dengan lingkungan kerja yang keras.
4. Resistansi fluida kecil, dan permukaan perapat kurang dicuci dan terkikis oleh medium.
5. Membuka dan menutup lebih menghemat tenaga kerja.
6. Arah aliran media tidak terbatas, tidak ada gangguan, tidak ada pengurangan tekanan.
Pemilihan Model
Gerbang katup
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
Matreial katup | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Aktuator | 1) Akting Tunggal (Pengembalian Musim Semi) 2) Akting Ganda | |||
Aksesoris | 1) Limit Switch 2) Solenoid valve 3) Filter 4) Positioner 5) Warm Gear |
