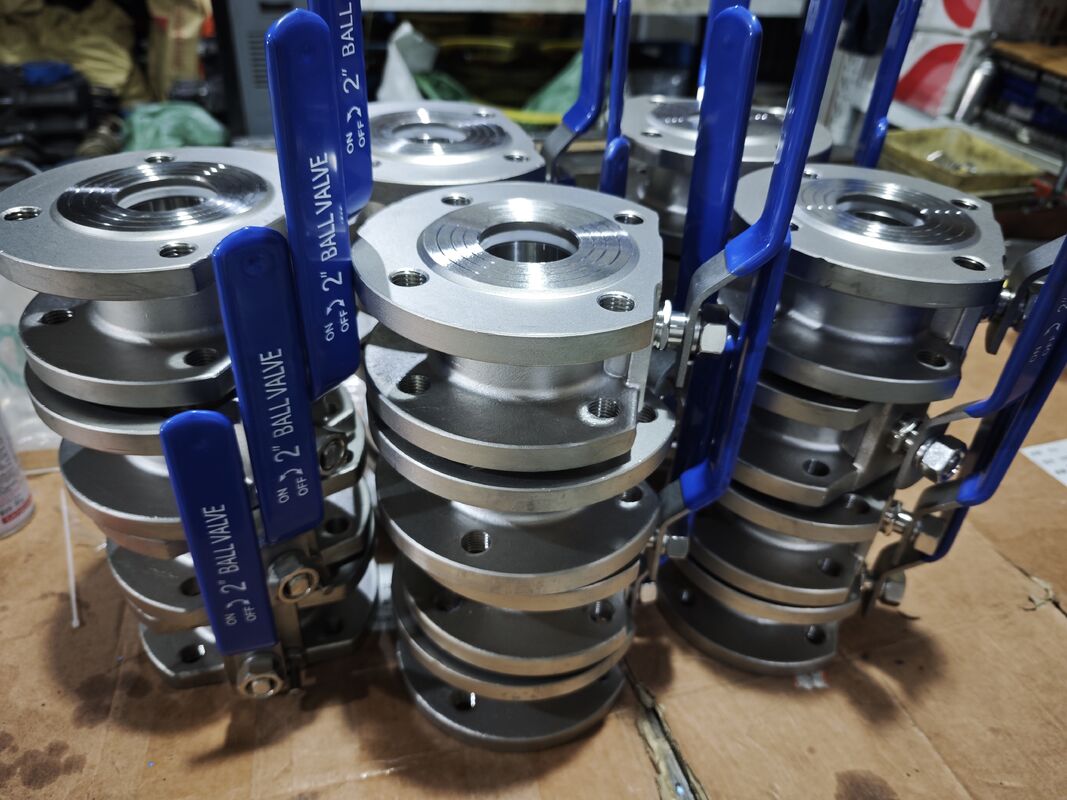

Katup bola berdinding tipis Italia, yang lebih nyaman untuk mengganti suku cadang. Katup bola baja tahan karat dan baja karbon
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q71F-40P |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasing kayu lapis yang sesuai sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 hari kerja |
| Syarat-syarat pembayaran: | T/T,D/A,L/C,D/P |
| Menyediakan kemampuan: | 500 pcs/mon |
|
Informasi Detail |
|||
| Koneksi: | Kue wafer | Operasi: | Menangani |
|---|---|---|---|
| Tekanan: | PN40 | Nama Produk: | 1 buah katup bola |
| Bahan Katup: | Baja Tahan Karat CF8 CF8M | Model: | Q71F-40P |
| Rentang Ukuran: | DN15~DN200 | Suhu: | -20°C~350°C |
Deskripsi Produk
Katup bola berdinding tipis Italia, yang lebih nyaman untuk mengganti suku cadang. Katup bola baja tahan karat dan baja karbon
Fitur Umum
Katup Bola Italia
Standar yang Berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Koneksi: JB / T79
- Uji Tahan Api: GB / T13927 - 1992
Rentang Ukuran:
- DN15 ~ DN200
Tekanan Nominal:
- PN40 (4,0 MPa)
Batas Suhu:
- 20 °C ~ 350 °C
Katup bola Tipe Wafer(atau disebut tipe katup bola Italia Super Tipis) digunakan dalam peralatan perpipaan dalam kondisi PN1.0~2.5MPa, suhu kerja 29~180°C (cincin penyegel adalah RPTFE) atau 29~180°C (cincin penyegel adalah PPL Polyphenylene), untuk mencapai pemutusan atau penyambungan media dalam perpipaan. Media yang berlaku, seperti air, uap, minyak, Asam Nitrat, Asam Asetat, Karbamida, atau media pengoksidasi dapat diterapkan tergantung pada bahan katup yang berbeda yang diadopsi.
| Unit: mm | |||||
| Tekanan | Ukuran | L | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplikasi
Katup bola Wafer dapat digunakan secara luas di bidang perminyakan, kimia, metalurgi, pembangkit listrik, industri ringan, dan bidang lainnya untuk menyesuaikan atau memutus minyak, air, gas, dan bubur atau cairan berserat secara otomatis.
Kekuatan
1. Desain batang tahan ledakan
2. Desain port penuh
3. Bantalan pemasangan langsung ISO5211
4. Standar Flensa: GB
5. Berbagai bahan penyegel dan pilihan baja karbon
6. Struktur katup bola wafer sederhana, ukuran kecil, ringan.
Pemilihan Model
Katup bola wafer
| Nomor Model | Tekanan Kerja /Mpa |
Suhu yang Berlaku /°C |
Media yang Berlaku |
| Q71F-40P | 4.0 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-40Ti | 4.0 | Media Korosif Pengoksidasi | |
| Q71F-25Ti | 2.5 | Media Korosif Pengoksidasi |
