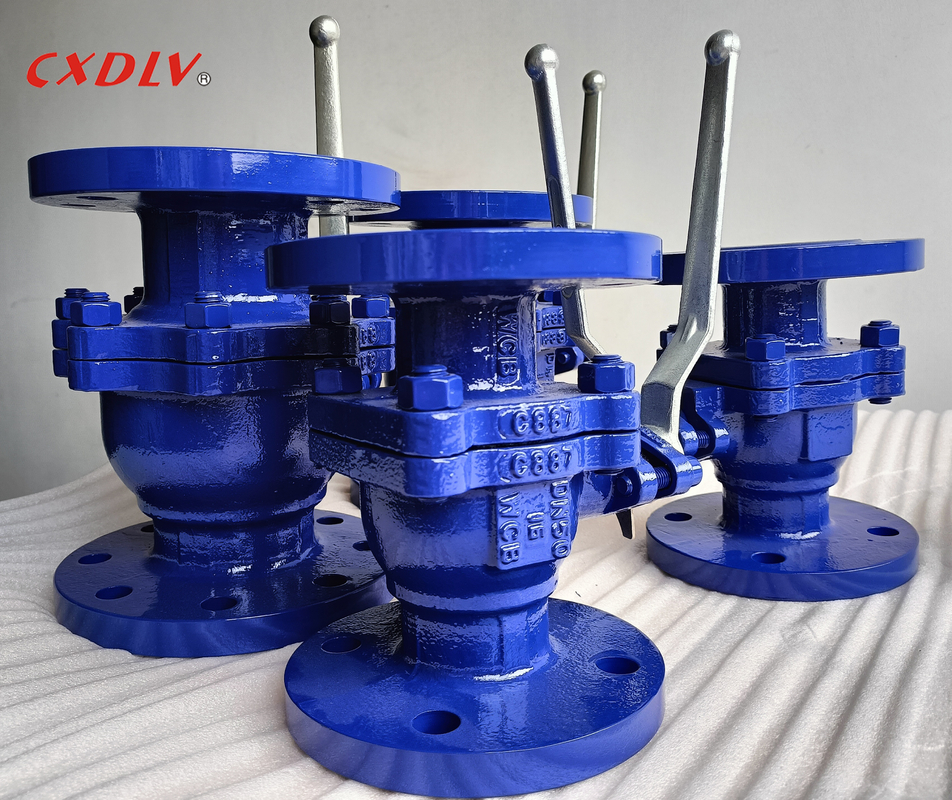

A216 Gr.WCB Flanged Ball Valve 2 Piece Parts dengan Handle Lever PN16
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q41F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasus Kayu Lapis yang Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Menyediakan kemampuan: | 500pcs/Mon |
|
Informasi Detail |
|||
| Operasi: | Menangani | Bahan tubuh: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| Tekanan: | PN16/PN25/PN40 | Ukuran: | DN15~DN200 |
| Struktur: | Bola Mengambang | Koneksi: | Flange Ganda |
| Sedang: | Gas Minyak Air | ||
Deskripsi Produk
A216 Gr.WCB Flanged Ball Valve 2 Piece Parts dengan Handle Lever PN16
Spesifikasi
GB Handle Operated Ball Valve
Standar yang berlaku:
- Desain dan Pembuatan:GB12237-89
- Sambungan: JB/T79
- Tes tahan api: API607 4th 1993
- Pengujian dan Inspeksi:GB/T13927-1992
Jangkauan ukuran:
- DN15 ~ DN200
Tekanan nominal:
- GB PN16
Rentang suhu:
- -20°C~180°C
Akatup bolaadalah bentuk katup perempat putaran yang menggunakan bola berongga, berlubang dan berputar untuk mengontrol aliran melalui itu.Ini terbuka ketika lubang bola sejalan dengan aliran dan tertutup ketika diputar 90 derajat oleh gagang katupGenggam terletak datar selaras dengan aliran ketika terbuka, dan tegak lurus ke dalamnya ketika ditutup, sehingga untuk konfirmasi visual yang mudah dari status katup.
| Satuan: mm | |||||||
| Tekanan | Ukuran | L | φE | φB | φC | T | f |
| PN16 | 15 | 115 | 95 | 65 | 45 | 16 | 2 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 150 | 165 | 125 | 102 | 20 | 3 | |
Aplikasi
Ball Valves umumnya merupakan katup bidirectional yang dimaksudkan untuk aplikasi on-off yang digunakan dalam sejumlah industri yang berbeda.pertambangan hanya untuk beberapa nama.
Mengapa memilih katup bola?
1Kinerja anti-statis: mata air diatur antara bola, batang katup dan tubuh katup, dan listrik statis yang dihasilkan oleh proses switching dapat diperoleh.
2Karena bahan seperti polytetrafluoroethylene memiliki sifat pelumasan sendiri yang baik dan kerugian gesekan dengan tubuh bola kecil, umur kerja katup bola pneumatik panjang.
3Resistensi fluida rendah, dan katup bola pneumatik adalah salah satu dengan resistensi fluida terkecil dari semua jenis katup.
4Karena batang katup hanya melakukan gerakan yang sama dengan gerakan angkat, segel pengemasan batang katup tidak mudah rusak,dan kapasitas penyegelan meningkat sebagai tekanan media meningkat.
Pemilihan Model
2PC Full Port Floating Ball Valve
| Standar | ANSI | GB | JIS | DIN |
| Tekanan | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Bahan | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Model platform tinggi 2) Model pegangan | |||
