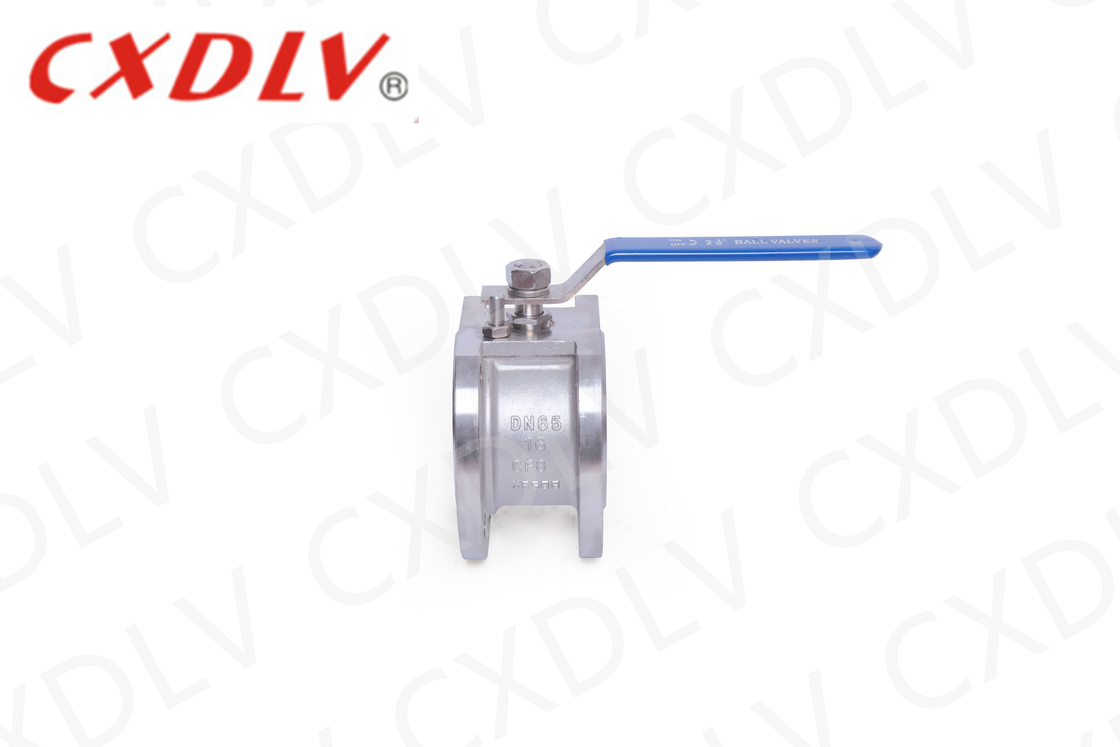

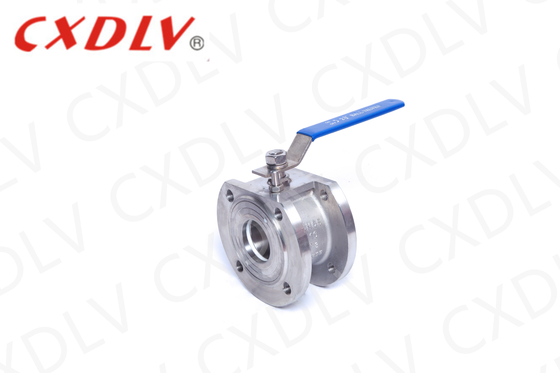

Wafer Ball Valve dengan RPTFE atau PPL Sealing Ring
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q71F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasus Kayu Lapis yang Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Menyediakan kemampuan: | 500pcs/Mon |
|
Informasi Detail |
|||
| Nama produk: | 1 buah katup bola | Bahan katup: | Bahan katup |
|---|---|---|---|
| Tekanan: | PN16 | Operasi: | Pegang |
| Hubungan: | KUE WAFER | Model: | Q71F |
Deskripsi Produk
1pc Handle Wafer Flanged Ball Valve PTFE PPL Seat Italia Ball Valve Tekanan Normal
Fitur Umum
Italia katup bola
Standar yang berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Sambungan: JB / T79
- Uji tahan api: GB / T13927 - 1992
Jangkauan ukuran:
- DN15 ~ DN200
Tekanan nominal:
- Konstruksi 1,6 ~ 4,0 MPa
Batas suhu:
- 20 °C ~ 350 °C
Katup bola jenis wafer(atau yang disebut Italy Super Thin Type ball valves) digunakan dalam peralatan pipa dalam kondisi PN1.0~2.5MPa,suhu kerja 29~180°C ((ring penyegelan adalah RPTFE) atau 29~180°C ((ring penyegelan adalah PPL Polyphenylene), untuk mencapai untuk memotong atau menghubungkan media di pipa. media yang berlaku, seperti air, uap, minyak, asam nitrat, asam asetat, karbamida,atau media oksidasi dapat diterapkan tergantung pada bahan katup perbedaan yang diadopsi.
| Satuan: mm | |||||
| Tekanan | Ukuran | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplikasi
Wafer Ball Valve dapat digunakan secara luas di bidang minyak bumi, kimia, metalurgi, pembangkit listrik, industri ringan dan bidang lain untuk menyesuaikan atau memotong minyak, air, gas dan pulp atau cairan fibrous secara otomatis.
Kekuatan
1. desain batang tahan ledakan
2. Desain pelabuhan penuh
3. ISO5211 bantalan pemasangan langsung
4. Flang standar: GB
5Berbagai bahan penyegelan dan pilihan baja karbon
6Struktur katup bola wafer sederhana, ukuran kecil, ringan.
Pemilihan Model
Katup bola wafer
| Nomor model | Tekanan Kerja / Mpa |
Suhu yang berlaku /°C |
Medium yang berlaku |
| Q71F-16P | 1.6 | PTFE≤150 PPL ≤ 250 |
Nitrosa |
| Q71F-25P | 2.5 | Nitrosa | |
| Q71F-16Ti | 1.6 | Medium Korosif yang Mengoksidasi | |
| Q71F-25Ti | 2.5 | Medium Korosif yang Mengoksidasi |
