Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan Tubuh: | SS316/SS304/WCB | sertifikat: | ISO9001:2008 CE |
|---|---|---|---|
| rata-rata: | Gas Minyak Air | Hubungan: | Flange Berakhir |
| Cahaya Tinggi: | flange end stainless steel ball valve,150LB flange end ball valve,flange ball valve Dengan Mounting Pad |
||
| Cahaya tinggi: |

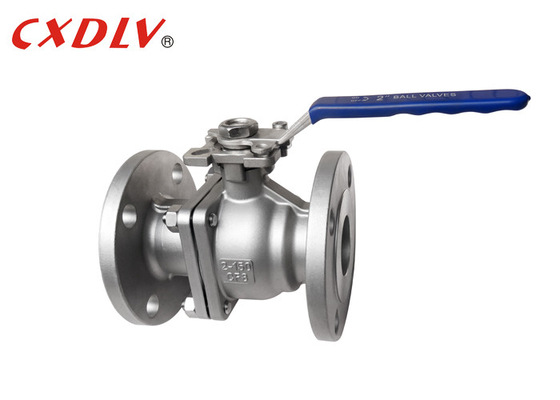

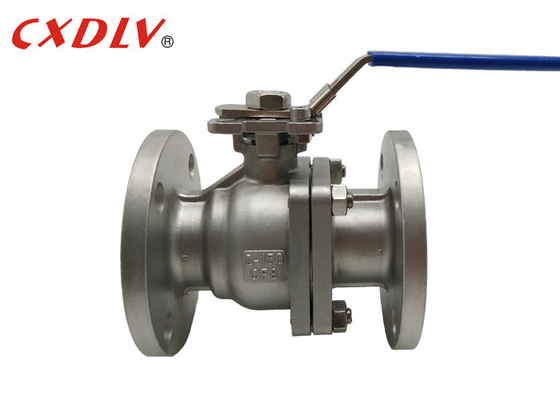

Cf8m katup bola,katup bola baja tahan karat 150LB flange ujung katup bola stainless steel dengan bantalan pemasangan |
||
|---|---|---|---|
Spesifikasi
Katup Bola
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16. 34, API608
- Sambungan: JIS B2212 ~ B213
- Pengujian dan Inspeksi: JIS B2003, API6D
- Dimension tatap muka: JIS B2002
Jangkauan ukuran:
- DN15 ~ DN200
Tekanan nominal:
- JIS 10K 20K
Rentang suhu:
- - 20 °C ~ 185 °C
Katup bola platform tinggi JIS mengadopsi lisensi desain standar Jepang, dan mengadopsi flange standar Jepang, panjang struktur standar Jepang, standar bahan standar Jepang,dan produk standar nasional Jepang JIS komposit.
Struktur katup bola platform tinggi JIS dapat dipasang dan dipasang oleh produsen manapun.Pengaturan ini tidak perlu membongkar aktuator, yang secara efektif melindungi kinerja penyegelan.
| Tekanan | Ukuran | φD | L | φE | φB | φC | T | f | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Hubungi kami dengan bebas | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Aplikasi
Cocok untuk media kerja umum seperti air, pelarut, asam dan gas alam, tetapi juga cocok untuk media dengan kondisi kerja yang keras, seperti oksigen, hidrogen peroksida, metana dan etilena,yang banyak digunakan di berbagai industri.
Kekuatan katup bola
1. teknologi Keramik Casting canggih, struktur yang wajar dan penampilan yang cantik.
2. Kursi katup mengadopsi struktur penyegelan elastis, yang menghemat tenaga kerja, berat ringan dan kinerja penyegelan yang baik.
3. batang katup mengadopsi struktur beban bawah terbalik-disegel, dan batang katup tidak terbang keluar karena tekanan internal, memastikan keamanan.
Pemilihan Model
2PC Full Port Floating Ball Valve
| Standar | ANSI | GB | JIS | DIN |
| Tekanan | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Bahan | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Model platform tinggi 2) Model pegangan |
|||
