Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Bahan Tubuh: | SS316/SS304/WCB | UKURAN: | DN15-200 |
|---|---|---|---|
| Standar: | ANSI, ASME, API, DIN, JIS, BS, GB | Koneksi: | Flange Berakhir |
| sertifikat: | CE | ||
| Cahaya Tinggi: | Pneumatic Actuator Flange Ball Valve,Dn80 Flange Ball Valve,Flange Double Acting Ball Valve |
||
Spesifikasi

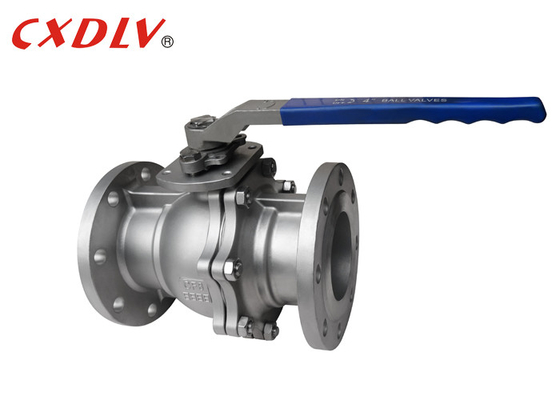

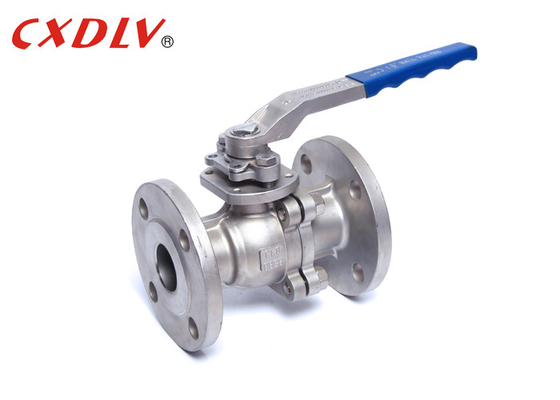

Katup Bola Platform Tinggi
Standar yang Berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB/T79
- Uji Tahan Api: API607 4th 1993
-Uji dan Inspeksi: GB/T13927-1992
Rentang Ukuran:
- DN15~DN200
Peringkat Tekanan:
-GB PN16 PN25 PN40
Kisaran Suhu:
- -20°C~185°C
Katup bola, bagian pembuka dan penutup (bola) digerakkan oleh batang katup dan berputar di sekitar sumbu katup bola.Itu juga dapat digunakan untuk pengaturan dan kontrol cairan.Katup bola multi-arah tidak hanya dapat secara fleksibel mengontrol pertemuan, pemisahan, dan perpindahan arah aliran media, tetapi juga dapat menutup saluran apa pun dan menghubungkan dua saluran lainnya.
| PN(Mpa) | DN | L | φE | φB | φC | T | F | N-φh | H | H1 | W | M | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Hubungi kami dengan bebas | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Aplikasi
Katup bola banyak digunakan dalam penyulingan minyak bumi, jaringan pipa jarak jauh, kimia, kertas, farmasi, pemeliharaan air, tenaga listrik, kota, baja dan industri lainnya.
Keuntungan
1. Resistensi cairan kecil: katup bola pneumatik adalah yang terkecil dari resistensi cairan dari semua klasifikasi katup, bahkan katup bola pneumatik diameter yang dikurangi, ketahanan cairannya cukup kecil.
2. Segel batang dapat diandalkan: Karena batang katup hanya berputar dan tidak bergerak ke atas dan ke bawah, segel pengepakan batang katup tidak mudah putus, dan kapasitas penyegelan meningkat dengan meningkatnya tekanan sedang.
3. Kinerja penyegelan dudukan katup baik: cincin penyegel yang terbuat dari bahan elastis seperti PTFE mudah disegel, dan kemampuan penyegelan katup dari katup bola pneumatik meningkat dengan meningkatnya tekanan sedang.
Pemilihan Model
Katup Bola Tekanan Tinggi
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Bahan | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Pegangan | |||
