Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | KATUP BOLA | Bahan Valve: | CF8, CF8M, BAJA KARBON |
---|---|---|---|
Tekanan: | PN16 / PN25 / PN40 | Operasi: | Tangani Tuas |
Koneksi: | Kue wafer | Model: | Q71F |
Cahaya Tinggi: | PPL Seat Flanged End Ball Valve,Extended Stem Flanged Ball Valve,Operasi Tuas Flanged Ball Valve |

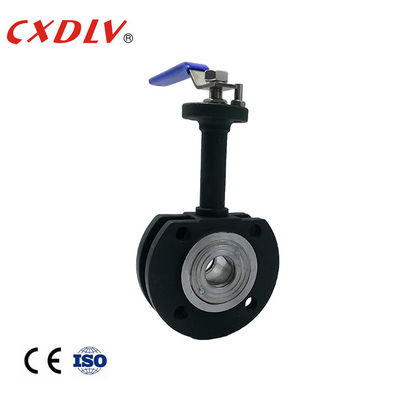

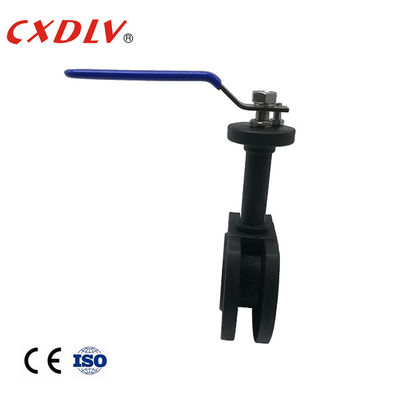

1 PC Flanged End Ball Valve Lever Operasi Kursi PPL Dengan Batang Diperpanjang
Fitur Umum
Katup Bola Italia
Standar yang Berlaku:
- Desain dan Manufaktur : GB / T12237 / 1989
- Koneksi : JB / T79
Rentang Ukuran:
- DN15 ~ DN200
Tekanan nominal:
- Konstruksi 1.6 ~ 4.0 MPa
Batas Suhu:
- 20 °C ~ 250 °C
Katup bola tipe wafer(atau disebut katup bola Jenis "Italia Super Tipis") digunakan dalam peralatan pipa dalam kondisi PN1.0~2.5MPa, suhu kerja 29~180℃ (cincin penyegel adalah RPTFE) atau 29~180℃ (cincin penyegel adalah PPL Polyphenylene), untuk mencapai untuk memotong atau menghubungkan media dalam pipa.Media yang berlaku, seperti air, steamer, minyak, Asam Nitrat, Asam Asetat, Karbamid, atau media yang dapat dioksidasi dapat diterapkan tergantung pada bahan katup yang berbeda yang diadopsi.
Satuan: mm | |||||
Tekanan | Ukuran | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 |
Aplikasi
Wafer Ball Valve dapat digunakan secara luas dalam minyak bumi, kimia, metalurgi, pembangkit listrik, industri ringan dan bidang lainnya untuk secara otomatis menyesuaikan atau memotong minyak, air, gas dan pulp atau cairan berserat.
Kekuatan
1. Meniup desain batang bukti
2. Mengurangi desain port
3. Struktur katup bola wafer sederhana, ukuran kecil, ringan.
4. Standar Flange: GB
5. Berbagai bahan penyegel dan opsi baja karbon
Pemilihan Model
katup bola wafer
model nomor | Tekanan Pekerjaan /Mpa |
Suhu yang Berlaku /℃ |
Media yang Berlaku |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrosa |
Q71F-25P | 2.5 | Nitrosa | |
Q71F-16Ti | 1.6 | Media Korosif Pengoksidasi | |
Q71F-25Ti | 2.5 | Media Korosif Pengoksidasi |
