Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Katup Bola Mengambang | Bahan Valve: | CF8, CF8M, BAJA KARBON |
---|---|---|---|
Tekanan: | PN16 / PN25 / PN40 / ANSI150 / ANSI300 | Operasi: | Tuas |
Koneksi: | Penghubung jalur pipa | Model: | Q71F |
Cahaya Tinggi: | PN16 Floating Ball Valve,Operasi Tuas Floating Ball Valve,Koneksi Flange Floating Ball Valve |

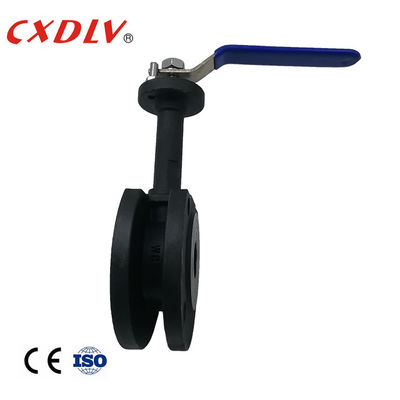

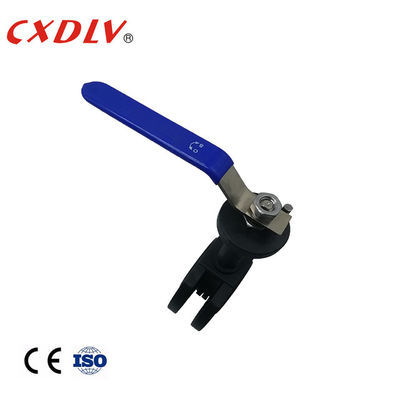

PN16 Tekanan Rendah Gaya Italia Floating Ball Valve Lever Operasi Ball
Fitur Umum
Katup Bola Italia
Standar yang Berlaku:
- Desain dan Manufaktur : GB / T12237 / 1989
- Koneksi : JB / T79
- Uji Tahan Api: GB / T13927 - 1992
Rentang Ukuran:
- DN15 ~ DN250
Tekanan nominal:
- Konstruksi 1.6 ~ 4.0 MPa
Batas Suhu:
- 20 °C ~ 250 °C
Bola Mengambang: Padat / Berongga
Pelabuhan:Dikurangi/Penuh
Akhiri Entri
Katup bola tipe wafer(atau disebut katup bola Jenis "Italia Super Tipis") digunakan dalam peralatan pipa dalam kondisi PN1.0~2.5MPa, suhu kerja 29~180℃ (cincin penyegel adalah RPTFE) atau 29~180℃ (cincin penyegel adalah PPL Polyphenylene), untuk mencapai untuk memotong atau menghubungkan media dalam pipa.Media yang berlaku, seperti air, steamer, minyak, Asam Nitrat, Asam Asetat, Karbamid, atau media yang dapat dioksidasi dapat diterapkan tergantung pada bahan katup yang berbeda yang diadopsi.
Satuan: mm | |||||
Tekanan | Ukuran | L | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 |
Aplikasi
Wafer Ball Valve dapat digunakan secara luas dalam minyak bumi, kimia, metalurgi, pembangkit listrik, industri ringan dan bidang lainnya untuk secara otomatis menyesuaikan atau memotong minyak, air, gas dan pulp atau cairan berserat.
Kekuatan
1. Dibandingkan dengan katup bola normal, katup bola tipe super tipis memiliki keunggulan panjang struktur pendek, ringan, lebih mudah dipasang, dan menghemat bahan dll, dan dengan kinerja insulasi panas yang sangat baik.
2. Kami menggunakan struktur penyegelan fleksibel untuk cincin kursi untuk mencapai hasil kinerja penyegelan yang andal dan mudah untuk operasi buka / tutup, dan struktur pelindung tahan api khusus dipasang di katup untuk menjaga operasi katup dan kinerja penyegelan tinggi tidak terpengaruh dalam kondisi risiko kebakaran kecelakaan.
3. Struktur antistatik dapat diatur sesuai permintaan pelanggan.Kami memasang pelat lokasi buka / tutup 90o dengan lubang, pelanggan dapat mengunci lokasi sesuai kondisi aktual untuk menghindari kesalahan pengoperasian.
Pemilihan Model
katup bola wafer
model nomor | Tekanan Pekerjaan /Mpa |
Suhu yang Berlaku /℃ |
Media yang Berlaku |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 |
Nitrosa |
Q71F-25P | 2.5 | Nitrosa | |
Q71F-16Ti | 1.6 | Media Korosif Pengoksidasi | |
Q71F-25Ti | 2.5 | Media Korosif Pengoksidasi |
