Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Koneksi: | 150LB RF | Bahan tubuh: | CF8, CF8M, WCB |
|---|---|---|---|
| Paking: | PTFE | Tekanan: | PN16 |
| Ukuran: | DN15 ~ DN300 | ||
| Cahaya Tinggi: | 150LB Stainless Steel Sight Glass,WCB Stainless Steel Sight Glass,CF8M High Pressure Sight Glass |
||

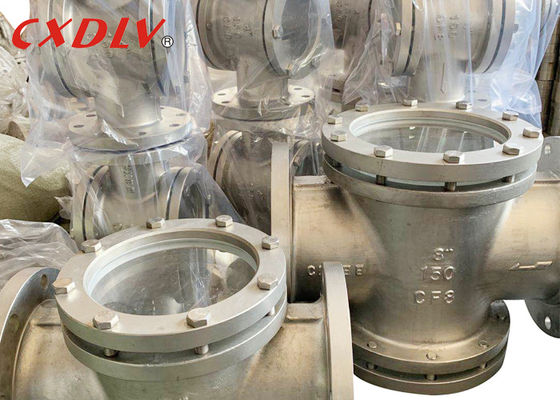

Sudut Tampilan Bulat Kaca Sight Stainless Steel Lurus / kaca penglihatan bertekanan tinggi
Fitur produk
Flange Sight Glass
Standar yang Berlaku:
- Desain dan Manufaktur: ASTM B16.34
- Tes dan Inspeksi: API598
Rentang ukuran:
- DN15 ~ DN300
Peringkat Tekanan:
- 150LB, 300LB
Kisaran Suhu:
- -20 ° C ~ 150 ° C
Data teknis
| H. | L | D | D1 | D2 | |
| 1 " | 92 | 160 | 108 | 79.5 | 51 |
| 2 " | 140 | 230 | 152 | 120.5 | 92 |
| 3 " | 180 | 310 | 190 | 152.5 |
127 |
| 4 " | 215 | 350 | 229 | 190.5 | 157.5 |
Gambaran
Indikator aliran penglihatan adalah perangkat yang dipasang ke pipa untuk memberikan visual verifikasi aliran cairan untuk arah dan laju aliran yang akurat.Indikator aliran penglihatan memungkinkan operator mengamati warna dan kejernihan cairan melalui jendela.Indikator aliran penglihatan adalah badan dengan satu atau lebih jendela pandang, biasanya dengan gasket, dan cara untuk memasang indikator ke pipa, seperti sambungan berulir dan berpipi.Indikator aliran penglihatan tersedia agar sesuai dengan ukuran pipa standar mulai dari 1/4-inci hingga 16-inci dan membawa peringkat tekanan ANSI.Indikator aliran penglihatan dapat diterapkan ke hampir setiap fase gerakan, baik itu cair, gas, atau bubuk.
Referensi
| Flange Sight Glass | |||
| Standar | JIS | KERIUHAN | ANSI |
| Tekanan | 10K, 20K | PN16, PN25, PN40 | 150LB, 300LB |
| Bahan | CF8, CF8M, WCB | ||
| Ukuran | DN15 ~ DN200 | ||
