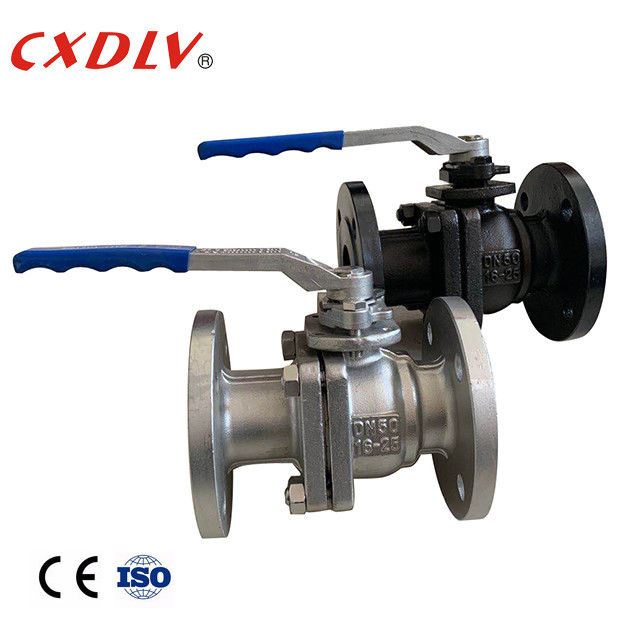

PN25 A216 Gr.WCB Handle Lever CF3M Flanged Ball Valve
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q41F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| Operasi: | Menangani | Bahan tubuh: | CF8 CF8M WCB CF3 CF3M |
|---|---|---|---|
| Tekanan: | PN16 / PN25 / PN40 | Ukuran: | DN15 ~ DN200 |
| Struktur: | Bola Mengambang | Koneksi: | Flange ganda |
| Medium: | Gas Minyak Air | ||
| Menyoroti: | CF3M Flanged Ball Valve,PN25 Flanged Ball Valve,A216 Floating Ball Valve |
||
Deskripsi Produk
PN25 A216 Gr.WCB Operasi Tuas Pegangan Katup Bola Berflensa
Spesifikasi
GB Tangani Ball Valve Oprated
Standar yang Berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- DN15 ~ DN200
Peringkat Tekanan:
- GB PN16 PN25 PN40
Kisaran Suhu:
- -20 ° C ~ 185 ° C
SEBUAH katup bolaadalah bentuk katup seperempat putaran yang menggunakan bola berlubang, berlubang, dan berputar untuk mengontrol aliran yang melaluinya.Terbuka jika lubang bola sejajar dengan aliran dan ditutup saat diputar 90 derajat oleh pegangan katup.Pegangannya terletak rata sejajar dengan aliran saat terbuka, dan tegak lurus saat ditutup, memudahkan konfirmasi visual tentang status katup.
| Satuan: mm | |||||||
| Tekanan | Ukuran | L | φE | φB | φC | T | f |
| PN25 | 15 | 130 | 95 | 65 | 45 | 16 | 2 |
| 20 | 150 | 105 | 75 | 58 | 18 | 2 | |
| 25 | 160 | 115 | 85 | 68 | 18 | 2 | |
| 32 | 180 | 140 | 100 | 78 | 18 | 2 | |
| 40 | 200 | 150 | 110 | 88 | 18 | 3 | |
| 50 | 230 | 165 | 125 | 102 | 20 | 3 | |
Aplikasi
Ball Valves umumnya merupakan katup dua arah yang ditujukan untuk aplikasi on-off yang digunakan di sejumlah industri yang berbeda.Beberapa di antaranya termasuk air, minyak, gas, kimia, farmasi, pertambangan hanya untuk beberapa nama.
Mengapa memilih katup bola?
1. Kinerja anti-statik: pegas diatur antara bola, batang katup dan badan katup, dan listrik statis yang dihasilkan oleh proses switching dapat diturunkan.
2. Karena bahan seperti polytetrafluoroethylene memiliki sifat pelumas sendiri yang baik dan kehilangan gesekan dengan badan bola kecil, masa pakai katup bola pneumatik menjadi lama.
3. Hambatan fluida rendah, dan katup bola pneumatik adalah katup dengan hambatan fluida terkecil di semua jenis katup.
4. Segel batang katup dapat diandalkan.Karena valve stem hanya melakukan gerakan yang sama dengan gerakan mengangkat, maka packing seal dari valve stem tidak mudah rusak, dan kapasitas penyegelan meningkat seiring dengan peningkatan tekanan medium.
Pemilihan Model
2PC Full Port Floating Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10K / 20K | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Pegangan | |||
