Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Bahan tubuh: | CFM8 / CF8 / CF3M / CF3 | Ukuran: | DN15 ~ DN300 |
---|---|---|---|
standar: | GB | Bahan segel: | PTFE |
Suhu kerja: | ≤200 ℃ | Cakram: | CFM8 / CF8 / CF3M / CF3 |
Posisi: | Horisontal vertikal | Tekanan: | 1.6Mpa |
Media kerja: | Minyak, gas, air | ||
Cahaya Tinggi: | naik katup globe batang,hentikan katup globe |

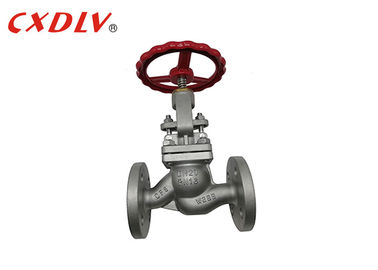

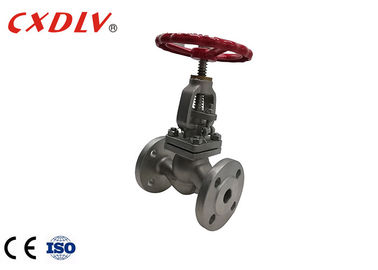

Koneksi Flanged End Stop Globe Valve PN16 Manual Dioperasikan
Spesifikasi
- Standar Desain: GB / T2224-2005
- Inspeksi & Tes: JB / T9092-1999
- Tatap muka: GB / T12221-2005
- Pengujian tekanan: GB / T13927-1992
Aplikasi
Globe valves are a highly common valve in the process industry. Globe valve adalah katup yang sangat umum di industri proses. They be used for on/off applications, but are generally used for precise throttling applications. Mereka digunakan untuk aplikasi on / off, tetapi umumnya digunakan untuk aplikasi pelambatan yang tepat. Globe valves have a greater pressure drop across the valve then other of valves. Globe katup memiliki penurunan tekanan yang lebih besar di katup daripada katup lainnya. This pressure drop occurs, due to a 90 degree turn, the process must flow through within the valve. Penurunan tekanan ini terjadi, karena putaran 90 derajat, proses harus mengalir melalui katup.
Globe Valves contain a few moving parts such as the disk, the valve stem, and the hand wheel. Globe Valves berisi beberapa bagian yang bergerak seperti cakram, batang katup, dan roda tangan. The stem connects the hand wheel and the disk. Batang menghubungkan roda tangan dan disk. It is threaded and fits into the threads on the valve bonnet. Itu dijalin dan cocok dengan benang pada kap katup. The location of the valve disk in relation to the valve's seat, allows or restricts flow. Lokasi disk klep dalam kaitannya dengan kursi klep, memungkinkan atau membatasi aliran. The direction of the fluid flow through the valve will change several times, which increases the pressure drop across the valve. Arah aliran fluida melalui katup akan berubah beberapa kali, yang meningkatkan penurunan tekanan melintasi katup. In most cases, globe valves are installed with a stem vertical, and the higher pressure fluid stream connected to the pipe side below the disk. Dalam kebanyakan kasus, katup globe dipasang dengan batang vertikal, dan aliran fluida tekanan tinggi terhubung ke sisi pipa di bawah disk. This allows the disk to evenly disperse the fluid flow. Ini memungkinkan disk untuk menyebarkan aliran fluida secara merata
DN | L. | D | D1 | D2 | b | Z-id | H | D0 |
80 | 310 | 200 | 160 | 132 | 22 | 8-20 | 327 | 250 |
100 | 350 | 220 | 180 | 155 | 22 | 8-22 | 384 | 250 |
Fitur
1. Struktur sederhana, pembuatan dan perawatan yang mudah.
2. Sealing face tidak mudah aus dan lecet.
3. Kinerja penyegelan yang baik, gesekan kecil antara permukaan penyegelan dan umur panjang.
4. Cakram perjalanan kecil ketika membuka dan menutup katup, lebih rendah dari katup gerbang, cocok sebagai media untuk memotong atau mengatur dan menggunakan pelambatan.
Paket & Pengiriman
Rincian pengepakan: We choose suitable wood cases according to different valves and arrange skilled workers to pack in case of bruise. : Kami memilih kasus kayu yang cocok sesuai dengan katup yang berbeda dan mengatur pekerja terampil untuk berkemas jika memar. Long term cooperated forwarder will book space, clear customs and transport for us without delay. Forwarder bekerja sama jangka panjang akan memesan ruang, menghapus bea cukai dan transportasi untuk kami tanpa penundaan. There are three ways for transportation, by sea, by air and by train. Ada tiga cara untuk transportasi, melalui laut, melalui udara dan dengan kereta api. We will arrange transportation according to customers' needs. Kami akan mengatur transportasi sesuai dengan kebutuhan pelanggan.
Rincian pengiriman: sesuai pesanan, 7 ~ 60 hari
Faq
T: Apakah Anda perusahaan dagang atau pabrikan?
A: Kami adalah pabrik.
Q: Berapa lama waktu pengiriman Anda?
A: Menurut pesanan, 7 ~ 60 hari.
Q: Do you provide samples ? Q: Apakah Anda menyediakan sampel? is it free or extra ? apakah gratis atau ekstra?
A: Ya, kami dapat menawarkan sampel untuk biaya gratis tetapi tidak membayar biaya pengiriman.
T: Apa ketentuan pembayaran Anda?
A: Payment<=1000USD, 100% in advance. A: Pembayaran <= 1000USD, 100% di muka. Payment>=1000USD, 30% T/T in advance ,balance before shippment. Pembayaran> = 1000USD, 30% T / T di muka, saldo sebelum pengiriman.
