Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Kekuasaan: | Manual | tubuh bahan: | CF8, CF8M, WCB, CF3, CF3M |
---|---|---|---|
Koneksi: | Flange | Struktur: | mengambang bola katup |
Model: | Port Penuh | Model No: | Q44F-16P |
Cahaya Tinggi: | katup bola stainless steel,ujung katup bola mengarah |

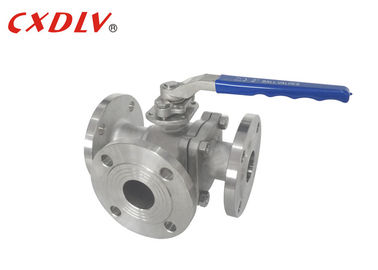

Full Bore SS 3 Way Flanged Ball Valve T / L Port Floating Valve
Spesifikasi
Katup Ball Port Penuh 3 Arah Penuh
Standar yang berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
Katup bola tiga arah tersedia dalam versi T dan L. Tipe-T memungkinkan tiga pipa ortogonal untuk berkomunikasi satu sama lain dan memotong saluran ketiga berfungsi sebagai split dan merge. Jenis katup bola tiga arah L hanya dapat menghubungkan dua pipa yang ortogonal satu sama lain, dan tidak dapat menjaga pipa ketiga terhubung satu sama lain pada saat yang sama, hanya untuk mendistribusikan.
Tekanan | Ukuran | L. | L1 | D | D1 | D2 | Zd | ISO5211 φD | 4 -W |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Aplikasi
1. Pengilangan
2. Petrokimia
3. Peralatan Proses Kimia
4. Aplikasi Kontrol Proses
5. Aplikasi Air dan Limbah
6. Aplikasi saluran pipa
fitur
1. Potong atau matikan aliran
2. Alihkan aliran antara dua sumber yang berbeda
3. Gabungkan aliran dari dua sumber yang berbeda
4. Aliran alternatif antara dua tujuan yang berbeda
5. Alihkan aliran yang datang dari satu sumber ke tujuan lain
6. Split aliran yang datang dari satu sumber antara dua tujuan keluar
