Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | JIS | tubuh bahan: | Baja karbon |
---|---|---|---|
Tekanan: | 10K | Ukuran: | DN15 ~ DN200 |
Struktur: | Port Penuh | Koneksi: | Flange |
Media: | Gas Minyak Air | ||
Cahaya Tinggi: | katup bola cf8m,ujung katup bola mengarah |

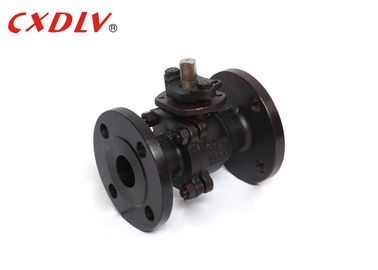

1/2 hingga 12 inci API DIN JIS Flange End Ball Valve Mengambang WCB Cast Steel Control Valve
Spesifikasi
JIS Standard Handle Oprated Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16.34, API 608
- Koneksi Flange: JIS B2212 ~ B213
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: JIS B2003, API6D
Rentang ukuran:
- 15A ~ 200A
Peringkat tekanan:
- JIS 10K 20K
Kisaran suhu:
- -20 ° C ~ 185 ° C
Ball valve full-port, juga dikenal sebagai full-bore, ball valve memiliki diameter internal bore (ID) kira-kira sama dengan ID pipa. Ini memungkinkan untuk mengurangi gesekan dan kehilangan tekanan di katup. Dengan katup ball port penuh tidak ada batasan untuk aliran fluida. Jenis lubang ini sangat ideal untuk situasi di mana pigging mungkin diperlukan.
Unit: mm | |||||||
Tekanan | Ukuran | L. | φE | φB | φC | T | f |
10rb | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Aplikasi
Ball Valves digunakan untuk kontrol aliran dan tekanan dan mematikan cairan korosif, lumpur, cairan dan gas normal.
Mereka digunakan dalam industri minyak dan gas alam, tetapi juga menemukan tempat di banyak sektor manufaktur, penyimpanan bahan kimia, dan bahkan penggunaan perumahan.
Keuntungan
1. Berputar dalam kemasan alih-alih membalas proses dari dalam atau lingkungan dari luar melalui kelenjar kemasan bersama dengan batangnya.
2. Tidak ada zona pengumpulan di bagian bawah katup. Harus ada ruang untuk gerbang untuk pindah ke dan mungkin mengalami kesulitan menggusur apa yang pernah dikumpulkan di sana.
3. Dimensi keseluruhan amplop yang lebih kecil.
4. Kemudahan otomatisasi - derajat ninty untuk buka penuh hingga tertutup penuh. Tidak banyak putaran.
Pemilihan Model
2PC Port Full Floating Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
