| MOQ: | 1pc |
| harga: | Dapat dinegosiasikan |
| kemasan standar: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Periode pengiriman: | 5 ~ 25 Hari Kerja |
| metode pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Kapasitas pasokan: | 500 pcs / Senin |

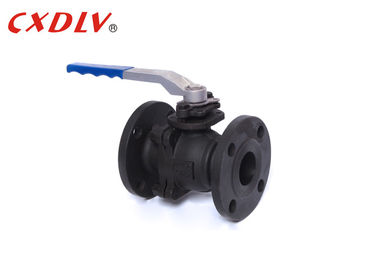

DN150 WCB Stainless Steel Bergelang Ball Valve DIN RF tipe Floating PN16 PN40
Spesifikasi
DIN Standard Handle Oprated Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: DIN 3357/1, 2EN12516-1
- Koneksi Flange: DIN2542 ~ DIN2545, En1092
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: DIN3230 / 3, En12266
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- DIN PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
Ball Valve, bersama dengan katup kupu-kupu dan plug, adalah bagian dari keluarga valve seperempat putaran. Katup bola dikenal karena penyegelan yang dapat diandalkan dan kedap gelembung. Dengan demikian, mereka adalah pilihan yang bagus untuk aplikasi gas di mana pematian ketat diperlukan. Karena potensi pemakaian konstan pada kursi, katup bola tidak ideal untuk aplikasi pelambatan. Tubuh katup bola biasanya terbuat dari baja dan dapat dibuat lebih tahan lama dengan pelapisan nikel.
| Unit: mm | |||||||
| Tekanan | Ukuran | L. | φE | φB | φC | T | f |
| PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Aplikasi
Ball Valves digunakan dalam berbagai aplikasi termasuk, tetapi tidak terbatas pada:
Lapangan Gas Tanaman, Pabrik Minyak Mentah, Garis Pakan Gas, Pabrik Polimer, Aplikasi Proses Otomatis, Pabrik Pemrosesan Gas Industri, Pabrik LNG, Pemrosesan Hidrokarbon, Tank Farms, Garis Stok Pakan Pengilangan Minyak
Karakteristik Ball Valve
1. Berputar dalam kemasan alih-alih membalas proses dari dalam atau lingkungan dari luar melalui kelenjar kemasan bersama dengan batangnya.
2. Eliminasi bonnet paking dan jalur kebocoran potensial.
3. Sealing member berputar dalam volume sendiri daripada harus mengganti volume.
4. Bola penuh adalah lis seimbang. Steker setengah bola, gerbang, atau globe valve tidak seimbang. Ini akan menjadi penting dengan aktuator jika Anda kehilangan pasokan gas atau udara.
5. Tidak ada zona pengumpulan di bagian bawah katup. Harus ada ruang untuk gerbang untuk pindah ke dan mungkin mengalami kesulitan menggusur apa yang pernah dikumpulkan di sana.
6. Dimensi keseluruhan amplop yang lebih kecil.
7. Kemudahan otomatisasi - derajat ninty untuk buka penuh hingga tertutup penuh. Tidak banyak putaran.
Pemilihan Model
2PC Port Full Floating Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Handle | |||
