Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | ANSI | tubuh bahan: | CF8M |
---|---|---|---|
Tekanan: | 150LB | Ukuran: | 1/2 "~ 8" |
Struktur: | Tubuh Berpisah | Koneksi: | Flange |
Media: | Gas Minyak Air | ||
Cahaya Tinggi: | katup bola stainless steel,ujung katup bola mengarah |

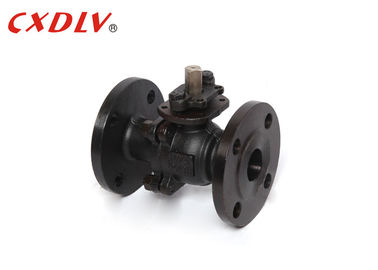

Floating Stainless Steel Flanged Ball valve Casting Valves untuk gas, minyak
Spesifikasi
ANSI Standard Handle Oprated Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16.34, API 608
- Koneksi Flange: ASME B16.5
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: API598, API6D
- Dimensi tatap muka: ASME B16.10
Rentang ukuran:
- 1/2 "~ 8"
Peringkat tekanan:
- ANSI 150LB 300LB
Kisaran suhu:
- -20 ° C ~ 185 ° C
Ball valve adalah perangkat dengan unit penutup bulat yang menyediakan kontrol aliran on / off. Bola memiliki port, juga dikenal sebagai bore, melalui pusat. Ketika katup diposisikan sedemikian rupa sehingga lubang sejajar dengan arah yang sama dengan pipa, itu dalam posisi terbuka dan cairan dapat mengalir melaluinya. Ketika diputar 90 derajat, lubang menjadi tegak lurus terhadap jalur aliran, yang berarti katup tertutup dan fluida tidak bisa lewat.
Unit: mm | ||||||||
Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f |
Kelas150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
2 1/2 " | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
3 " | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
4 " | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
5 " | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
6 " | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
8 " | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 |
Aplikasi
Katup bola umumnya dipilih berkat kemampuannya untuk berhasil digunakan di berbagai aplikasi dan pasar. Seperti disebutkan sebelumnya, katup bola adalah hit besar dengan industri minyak dan gas alam, tetapi juga menemukan tempat di banyak sektor manufaktur, penyimpanan bahan kimia, dan bahkan penggunaan perumahan.
Keuntungan
1. Siklus hidup yang lebih lama
2. Torsi seragam yang lebih rendah
3. Izin akses untuk penggantian kursi
4. Tersedia dalam stainless steel atau baja karbon
5. Tutup badan dan flensa adalah cor investasi
Pemilihan Model
2PC Port Penuh Terapung Platform Rendah Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
