Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | KERIUHAN | tubuh bahan: | CF8 CF8M WCB |
---|---|---|---|
Tekanan: | PN16 | Ukuran: | DN15 ~ DN200 |
Struktur: | Tubuh Berpisah | Koneksi: | Flange ganda |
Media: | Gas Minyak Air | ||
Cahaya Tinggi: | katup bola cf8m,katup bola stainless steel |

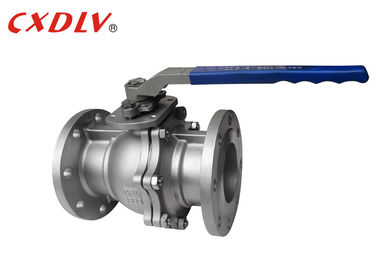

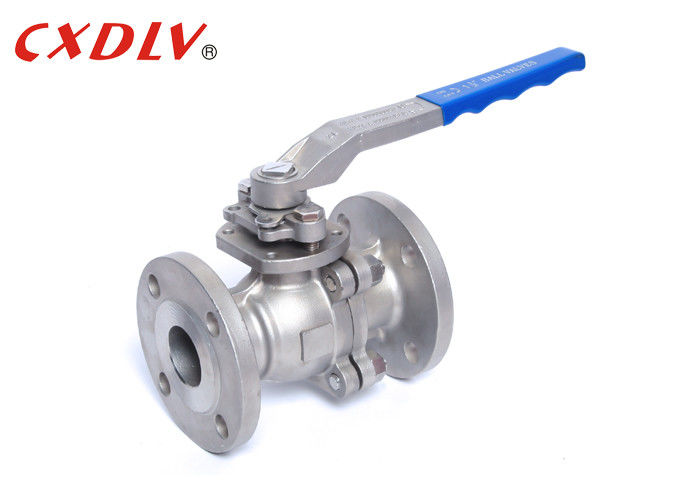

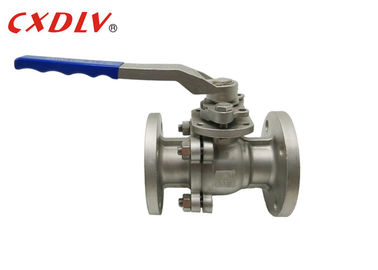

Stainless Steel DIN RF Flanged Ball Valve 2pc Dengan Operasi Menangani
Spesifikasi
DIN Standard Handle Oprated Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: DIN 3357/1, 2EN12516-1
- Koneksi Flange: DIN2542 ~ DIN2545, En1092
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: DIN3230 / 3, En12266
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- DIN PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
Katup bola bor penuh memiliki diameter bor yang sama dengan pipa. Keuntungannya adalah tidak ada kerugian gesekan tambahan, dan bahwa sistem secara mekanis lebih mudah dibersihkan (pigging). Kelemahannya adalah bola dan rumahan lebih besar dari katup bola standar dengan lubang bor yang dikurangi. Oleh karena itu biayanya sedikit lebih tinggi, dan untuk banyak aplikasi ini tidak diperlukan.
Unit: mm | |||||||
Tekanan | Ukuran | L. | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Aplikasi
Ball Valves digunakan dalam berbagai aplikasi termasuk, tetapi tidak terbatas pada:
Lapangan Gas Tanaman, Pabrik Minyak Mentah, Garis Pakan Gas, Pabrik Polimer, Aplikasi Proses Otomatis, Pabrik Pemrosesan Gas Industri, Pabrik LNG, Pemrosesan Hidrokarbon, Tank Farms, Garis Stok Pakan Pengilangan Minyak
Karakteristik Ball Valve
Floating Ball Valves menonjolkan bola yang mengapung di antara dua kursi dan menggunakan tekanan garis untuk mendorong bola ke bawah untuk mendapatkan penutupan positif.
Karakteristik Floating Ball Valve meliputi:
1. Tidak ada batang bawah, memberikan penghematan selama konstrusi
2. Kisaran ukuran yang relatif kecil, biasanya dari 1/2 ″ - 12 ″
3. Kemampuan penyegelan ketat melalui bola di kursi
4. Torsi operasi rendah
5. Penyegelan hilir saja
Pemilihan Model
2PC Port Full Floating Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
