Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Standar: | ANSI | tubuh bahan: | CF8M |
|---|---|---|---|
| Tekanan: | 150LB | Ukuran: | 1/2 "~ 8" |
| Struktur: | Tubuh Berpisah | Koneksi: | Flange |
| Media: | Gas Minyak Air | ||
| Cahaya Tinggi: | katup bola stainless steel,ujung katup bola mengarah |
||

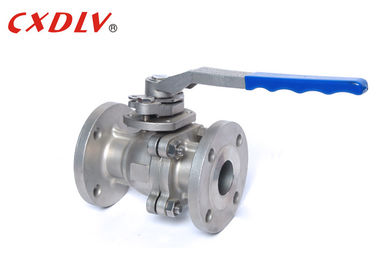

ANSI Industri Flanged Ball Valve Split Tubuh Stainless Steel Floating Class150
Spesifikasi
ANSI Standard Handle Oprated Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16.34, API 608
- Koneksi Flange: ASME B16.5
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: API598, API6D
- Dimensi tatap muka: ASME B16.10
Rentang ukuran:
- 1/2 "~ 8"
Peringkat tekanan:
- ANSI 150LB 300LB
Kisaran suhu:
- -20 ° C ~ 185 ° C
Katup bola mematikan aliran air menggunakan bola, di dalam katup. Ketika dalam posisi "on", bukaan sejajar dengan pipa, memungkinkan air mengalir dengan bebas. Ketika dalam posisi "off", bukaan tegak lurus dengan aliran air, menghentikan aliran sepenuhnya. Dalam katup bola, aliran dikontrol dengan tuas. Menempatkan tuas tegak lurus dengan pipa memungkinkan air mengalir. Memindahkannya pada sudut 90 derajat menghentikan aliran.
| Unit: mm | ||||||||
| Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f |
| Kelas150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2 " | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3 " | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4 " | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5 " | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 " | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8 " | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Aplikasi
Katup bola umumnya dipilih berkat kemampuannya untuk berhasil digunakan di berbagai aplikasi dan pasar. Seperti disebutkan sebelumnya, katup bola adalah hit besar dengan industri minyak dan gas alam, tetapi juga menemukan tempat di banyak sektor manufaktur, penyimpanan bahan kimia, dan bahkan penggunaan perumahan.
Mengapa memilih ball valve?
Ball valves menikmati popularitas yang luar biasa berkat desainnya yang ringkas dan perawatannya rendah yang tidak membutuhkan pelumasan sementara tetap menawarkan segel yang ketat kepada pengguna dengan torsi minimal. Katup bola juga merupakan opsi yang paling murah untuk memilih di antara semua jenis pengaturan katup.
Pemilihan Model
2PC Port Penuh Terapung Platform Rendah Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Handle | |||
