Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | JIS | tubuh bahan: | CF8M |
---|---|---|---|
Tekanan: | 10K | Ukuran: | DN15 ~ DN200 |
Struktur: | 2 piece | Koneksi: | Flange |
Media: | Gas Minyak Air | ||
Cahaya Tinggi: | katup bola cf8m,ujung katup bola mengarah |

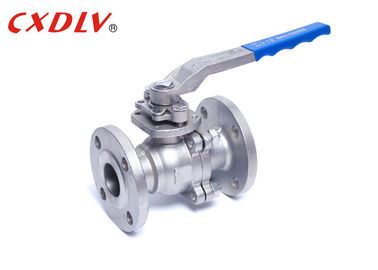

Tekanan Tinggi 2 Piece Ball Valve Manual Stainless Steel Gas JIS 20K CF8
Spesifikasi
JIS Standard Handle Oprated Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16.34, API 608
- Koneksi Flange: JIS B2212 ~ B213
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: JIS B2003, API6D
Rentang ukuran:
- 15A ~ 200A
Peringkat tekanan:
- JIS 10K 20K
Kisaran suhu:
- -20 ° C ~ 185 ° C
Katup bola mematikan aliran air menggunakan bola, di dalam katup. Ketika dalam posisi "on", bukaan sejajar dengan pipa, memungkinkan air mengalir dengan bebas. Ketika dalam posisi "off", bukaan tegak lurus dengan aliran air, menghentikan aliran sepenuhnya. Dalam katup bola, aliran dikontrol dengan tuas. Menempatkan tuas tegak lurus dengan pipa memungkinkan air mengalir. Memindahkannya pada sudut 90 derajat menghentikan aliran.
Unit: mm | |||||||
Tekanan | Ukuran | L. | φE | φB | φC | T | f |
10rb | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
20 | 117 | 100 | 75 | 58 | 14 | 1 | |
25 | 127 | 125 | 90 | 70 | 14 | 1 | |
32 | 140 | 135 | 100 | 80 | 16 | 2 | |
40 | 165 | 140 | 105 | 85 | 16 | 2 | |
50 | 178 | 155 | 120 | 100 | 16 | 2 | |
65 | 190 | 175 | 140 | 120 | 18 | 2 | |
80 | 203 | 185 | 150 | 130 | 18 | 2 | |
100 | 229 | 210 | 175 | 155 | 18 | 2 | |
125 | 356 | 250 | 210 | 185 | 20 | 2 | |
150 | 394 | 280 | 240 | 215 | 22 | 2 | |
200 | 457 | 330 | 290 | 265 | 22 | 2 |
Aplikasi
Ball Valves digunakan untuk kontrol aliran dan tekanan dan mematikan cairan korosif, lumpur, cairan dan gas normal.
Mereka digunakan dalam industri minyak dan gas alam, tetapi juga menemukan tempat di banyak sektor manufaktur, penyimpanan bahan kimia, dan bahkan penggunaan perumahan.
Mengapa memilih katup bola
1. Mereka berisi desain yang ringkas dan perawatan rendah yang tidak membutuhkan pelumasan
2. Mereka hemat biaya di antara semua katup
3. Keuntungan terbesar dari katup bola adalah mereka memiliki karakteristik pelambatan yang buruk yang dapat menyebabkan kursi katup bola mudah terkikis.
4. Mereka menyediakan layanan anti bocor.
5. Mereka membuka dan menutup dengan cepat.
6. Katup bola memiliki fleksibilitas desain multi arah.
Pemilihan Model
2PC Port Full Floating Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
