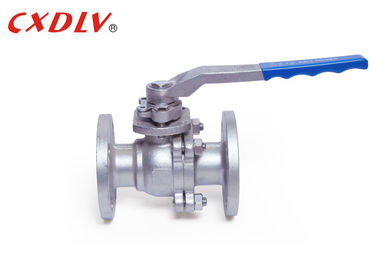

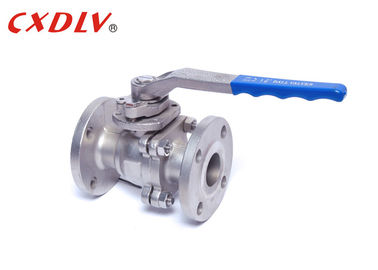

CF8M Soft Seal 2 Inch Flanged Ball Valve DN200 10K JIS Standar API607
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q41F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| Standar: | JIS | tubuh bahan: | CF8M |
|---|---|---|---|
| Tekanan: | 10K | Ukuran: | DN15 ~ DN200 |
| Struktur: | Tubuh Berpisah | Koneksi: | Flange |
| Media: | Gas Minyak Air | ||
| Menyoroti: | katup bola cf8m,katup bola stainless steel |
||
Deskripsi Produk
CF8M Soft Seal 2 Inch Flanged Ball Valve DN200 10K JIS Standar API607
Spesifikasi
JIS Standard Handle Oprated Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16.34, API 608
- Koneksi Flange: JIS B2212 ~ B213
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: JIS B2003, API6D
Rentang ukuran:
- 15A ~ 200A
Peringkat tekanan:
- JIS 10K 20K
Kisaran suhu:
- -20 ° C ~ 185 ° C
Katup bola mematikan aliran air menggunakan bola, di dalam katup. Ketika dalam posisi "on", bukaan sejajar dengan pipa, memungkinkan air mengalir dengan bebas. Ketika dalam posisi "off", bukaan tegak lurus dengan aliran air, menghentikan aliran sepenuhnya. Dalam katup bola, aliran dikontrol dengan tuas. Menempatkan tuas tegak lurus dengan pipa memungkinkan air mengalir. Memindahkannya pada sudut 90 derajat menghentikan aliran.
| Unit: mm | |||||||
| Tekanan | Ukuran | L. | φE | φB | φC | T | f |
| 10rb | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Aplikasi
Ball Valves digunakan untuk kontrol aliran dan tekanan dan mematikan cairan korosif, lumpur, cairan dan gas normal.
Mereka digunakan dalam industri minyak dan gas alam, tetapi juga menemukan tempat di banyak sektor manufaktur, penyimpanan bahan kimia, dan bahkan penggunaan perumahan.
Keuntungan
1. Ringan, mengurangi getaran pada saluran pipa
2. Cepat dan mudah ditutup, posisi tuas menunjukkan apakah katup terbuka atau tertutup
3. Mudah dipasang: dengan sambungan bergelang
4. Mudah diservis dan diperbaiki: bisa dilepas dari perpipaan tanpa melepas flensa pengikat
5. Operasi yang andal dan bebas masalah di semua posisi dan hanya sedikit kehilangan aliran
Pemilihan Model
2PC Port Full Floating Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Handle | |||
