DIN Standard Split Body Low Platform 2pc Ball Valve PTFE PPL Soft Seat

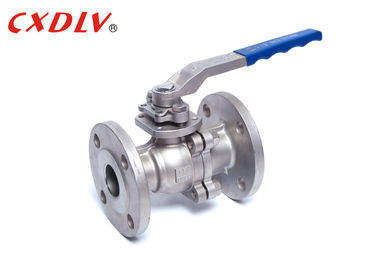

Gambar besar : DIN Standard Split Body Low Platform 2pc Ball Valve PTFE PPL Soft Seat

Detail produk:

Tempat asal:	Cina
Nama merek:	CXDLV
Sertifikasi:	CE&ISO
Nomor model:	Q41F

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1pc
Harga:	negotiation
Kemasan rincian:	Casing Plywood Cocok sesuai dengan struktur katup yang berbeda
Waktu pengiriman:	5 ~ 25 Hari Kerja
Syarat-syarat pembayaran:	T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram
Menyediakan kemampuan:	500 pcs / Senin

Kontak

Detil Deskripsi produk

Standar:	KERIUHAN	tubuh bahan:	CF8 CF8M WCB
Tekanan:	PN16	Ukuran:	DN15 ~ DN200
Struktur:	Tubuh Berpisah	Koneksi:	Flange ganda
Media:	Gas Minyak Air
Cahaya Tinggi:	katup bola cf8m , ujung katup bola mengarah

DIN Standard Split Body Low Platform 2pc Ball Valve PTFE PPL Soft Seat

Spesifikasi

DIN Standard Handle Oprated Ball Valve

Standar yang berlaku:
- Desain dan Manufaktur: DIN 3357/1, 2EN12516-1

- Koneksi Flange: DIN2542 ~ DIN2545, En1092

- Uji Tahan Api: API607 4th 1993

- Tes dan Inspeksi: DIN3230 / 3, En12266

Rentang ukuran:
- DN15 ~ DN200

Peringkat tekanan:
- GB PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C

Katup bola bor penuh memiliki diameter bor yang sama dengan pipa. Keuntungannya adalah tidak ada kerugian gesekan tambahan, dan bahwa sistem secara mekanis lebih mudah dibersihkan (pigging). Kelemahannya adalah bola dan rumahan lebih besar dari katup bola standar dengan lubang bor yang dikurangi. Oleh karena itu biayanya sedikit lebih tinggi, dan untuk banyak aplikasi ini tidak diperlukan.

Unit: mm
Tekanan	Ukuran	L.	φE	φB	φC	T	f
PN16	15	130	95	65	45	14	2
	20	140	105	75	55	14	2
	25	150	115	85	65	14	2
	32	165	135	100	78	16	2
	40	180	145	110	85	16	3
	50	200	160	125	100	16	3
	65	220	180	145	120	18	3
	80	250	195	160	135	20	3
	100	280	215	180	155	20	3
	125	320	245	210	185	22	3
	150	360	280	240	210	24	3
	200	400	335	295	265	26	3

Aplikasi

Ball Valves umumnya merupakan katup dua arah yang ditujukan untuk aplikasi on-off yang digunakan di sejumlah industri yang berbeda. Beberapa di antaranya termasuk air, minyak, gas, kimia, farmasi, pertambangan hanya untuk beberapa nama.

Keuntungan

1. Ringan, mengurangi getaran pada saluran pipa

2. Cepat dan mudah ditutup, posisi tuas menunjukkan apakah katup terbuka atau tertutup

3. Mudah dipasang: dengan sambungan bergelang

4. Mudah diservis dan diperbaiki: bisa dilepas dari perpipaan tanpa melepas flensa pengikat

5. Operasi yang andal dan bebas masalah di semua posisi dan hanya sedikit kehilangan aliran

Pemilihan Model

2PC Port Full Floating Ball Valve

Standar	ANSI	GB	JIS	KERIUHAN
Tekanan	150LB / 300LB	PN16 / PN25 / PN40	10rb / 20rb	PN16 / PN25 / PN40
Matreial	1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB
Model	1) Model Platform Tinggi 2) Model Handle
