Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Operasi: | Menangani | VALVE Material: | Besi tahan karat |
---|---|---|---|
Tekanan: | PN16 | Ukuran: | DN15 ~ DN200 |
Standar: | GB | Koneksi: | Flange |
Media: | Gas Minyak Air | ||
Cahaya Tinggi: | katup bola cf8m,ujung katup bola mengarah |

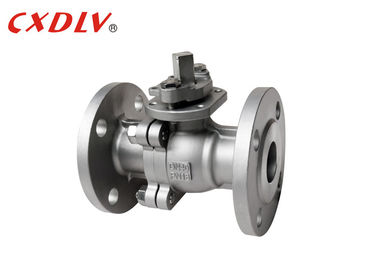

Handle Dioperasikan Port Penuh Flanged Ball Valve Flange Ganda Berakhir Standar GB
Spesifikasi
ID Menangani Katup Bola Oprated
Standar yang berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- GB PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
Ball valve dan gate valve adalah jenis katup yang sama. Perbedaannya adalah bahwa bagian pembukaan & penutupan adalah bola, dan bola berputar di sekitar badan katup untuk mencapai katup membuka & menutup. Ball valve terutama digunakan dalam pipa untuk memotong, mendistribusikan, dan mengubah arah aliran media. Standar katup bola flange GB / T21465-2008 "Terminologi katup" didefinisikan sebagai: bagian pembuka dan penutup (bola) digerakkan oleh batang katup dan berputar di sekitar sumbu batang katup.
Unit: mm | |||||||
Tekanan | Ukuran | L. | φE | φB | φC | T | f |
PN16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | |
65 | 220 | 180 | 145 | 120 | 18 | 3 | |
80 | 250 | 195 | 160 | 135 | 20 | 3 | |
100 | 280 | 215 | 180 | 155 | 20 | 3 | |
125 | 320 | 245 | 210 | 185 | 22 | 3 | |
150 | 360 | 280 | 240 | 210 | 24 | 3 | |
200 | 400 | 335 | 295 | 265 | 26 | 3 |
Aplikasi
Ball valve terutama digunakan dalam pipa untuk memotong, mendistribusikan, dan mengubah arah aliran media.
Kekuatan Ball Valve
1. Kinerja anti-statis: pegas diatur antara bola, batang katup dan badan katup, dan listrik statis yang dihasilkan oleh proses switching dapat diturunkan.
2. Karena bahan seperti polytetrafluoroethylene memiliki sifat self-lubricating yang baik dan kerugian gesekan dengan badan bola kecil, masa pakai katup bola pneumatik panjang.
3. Resistensi fluida rendah, dan katup bola pneumatik adalah yang memiliki resistansi cairan terkecil di semua jenis katup.
4. Segel batang katup dapat diandalkan. Karena batang katup hanya melakukan gerakan yang sama dengan gerakan mengangkat, segel kemasan batang katup tidak mudah rusak, dan kapasitas penyegelan meningkat dengan meningkatnya tekanan medium.
Pemilihan Model
2PC Port Full Floating Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
