Kecil Full Port 3 Way Flanged Ball Valve Square dengan Mounting Pad
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q44F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| tubuh bahan: | WCB | Bola bahan: | WCB |
|---|---|---|---|
| Bahan kursi: | PTFE | Model Pelabuhan: | L-Port |
| Tekanan: | PN16 | Koneksi: | Flange |
| Menyoroti: | katup bola cf8m,katup bola stainless steel |
||
Deskripsi Produk

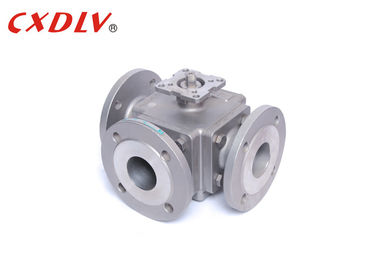

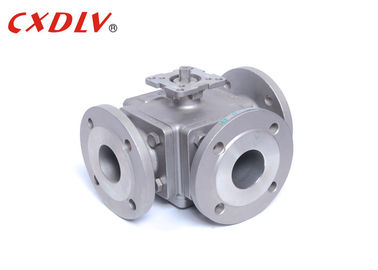

Kecil Port Penuh 3 Way Flanged Ball Valve Square Body dengan Mounting Pad
Spesifikasi
Casting Katup Bola Mengambang
Standar yang berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
Ball valve tiga arah dapat dibagi menjadi tipe Q44L dan tipe Q45T untuk kebutuhan switching yang berbeda dari arah aliran medium. MODEL L-PORT dapat mewujudkan perpindahan arah aliran medium, dan dua saluran yang dapat saling tegak lurus dapat dihubungkan atau ditutup. "T-PORT" MODEL dapat mewujudkan pemisahan atau campuran aliran media, tidak hanya dapat mewujudkan perpindahan arah aliran media, tetapi juga dapat menghubungkan tiga saluran satu sama lain, dan juga dapat menutup saluran apa saja dan menghubungkan yang lain dua saluran. Katup memiliki karakteristik struktur kompak, penampilan cantik, dan kinerja penyegelan yang baik.
| Tekanan | Ukuran | L. | L1 | D | D1 | D2 | Zd | ISO5211 φD | 4 -W |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
| 100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
| 125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
| 150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
| 200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Aplikasi
Katup ini terutama digunakan dalam pasokan dan drainase air yang beredar di industri, pasokan dan drainase air perkotaan, bangunan bertingkat tinggi dan hotel-hotel dari outlet air bertekanan pompa, digunakan untuk mengurangi air dan penghapusan palu air yang merusak, menjamin operasi yang aman dari jaringan pipa. Didesain untuk memperhitungkan sepenuhnya persyaratan lingkungan, tidak ada getaran, tidak ada suara, pengoperasian lancar, memastikan bahwa hotel, hunian sepi dan memiliki fungsi hemat daya.
Kekuatan 3 way Ball Valve
1. Resistansi fluida rendah, dan koefisien resistansi sama dengan panjang pipa.
2. Strukturnya sederhana, ukurannya kecil dan ringan.
3. Ini kompak dan dapat diandalkan, dan memiliki sifat penyegelan yang baik. Ini juga telah banyak digunakan dalam sistem vakum.
4. Pengoperasian mudah, pembukaan dan penutupan cepat, dan rotasi adalah 90 ° dari pembukaan penuh hingga penutupan penuh, yang nyaman untuk kontrol jarak jauh.
5. Perawatannya mudah, katup bola memiliki struktur yang sederhana, dan cincin penyegelan umumnya dapat digerakkan, dan pembongkaran dan penggantiannya relatif mudah.
6. Ketika terbuka penuh atau tertutup sepenuhnya, permukaan penyegelan dari bola dan dudukan katup diisolasi dari medium, dan medium tidak menyebabkan erosi pada permukaan penyegelan katup.
7. Berbagai aplikasi, dari kecil hingga beberapa milimeter, hingga beberapa meter, dari vakum tinggi hingga tekanan tinggi dapat diterapkan.
