Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | CF8, CF8M, WCB, CF3, CF3M | Bola bahan: | CF8, CF8M |
---|---|---|---|
Bahan kursi: | PTFE | Model Pelabuhan: | L-Port |
Standar: | GB | Model No: | Q44F-16P |
Cahaya Tinggi: | katup bola cf8m,katup bola stainless steel |

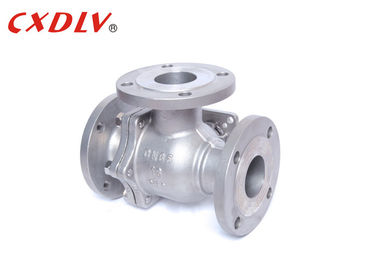

3 Way Ball Valve Stainless Steel Direct Mounting Pad untuk Otomatisasi Aktuator Motor
Spesifikasi
Casting Katup Bola Mengambang
Standar yang berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
Katup bola tiga arah tersedia dalam versi T dan L. Tipe-T memungkinkan tiga pipa ortogonal untuk berkomunikasi satu sama lain dan memotong saluran ketiga berfungsi sebagai split dan merge. Jenis katup bola tiga arah L hanya dapat menghubungkan dua pipa yang ortogonal satu sama lain, dan tidak dapat menjaga pipa ketiga terhubung satu sama lain pada saat yang sama, hanya untuk mendistribusikan.
Tekanan | Ukuran | L. | L1 | D | D1 | D2 | Zd | ISO5211 φD | 4 -W |
PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
80 | 280 | 140 | 195 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 | |
100 | 320 | 160 | 215 | 180 | 158 | 8-18 | F10-F12 | 4-φ12 | |
125 | 280 | 190 | 245 | 210 | 188 | 8-18 | F12-F14 | 4-φ16 | |
150 | 440 | 220 | 280 | 240 | 212 | 8-23 | F14-F16 | 4-φ16 | |
200 | 550 | 275 | 335 | 295 | 268 | 12-23 | F14-F16 | 4-φ16 |
Aplikasi
Katup ini terutama digunakan dalam pasokan dan drainase air yang beredar di industri, pasokan dan drainase air perkotaan, bangunan bertingkat tinggi dan hotel-hotel dari outlet air bertekanan pompa, digunakan untuk mengurangi air dan penghapusan palu air yang merusak, menjamin operasi yang aman dari jaringan pipa. Didesain untuk memperhitungkan sepenuhnya persyaratan lingkungan, tidak ada getaran, tidak ada suara, pengoperasian lancar, memastikan bahwa hotel, hunian sepi dan memiliki fungsi hemat daya.
Mengapa memilih kami?
1. Resistansi fluida rendah, dan koefisien resistansi sama dengan panjang pipa.
2. Strukturnya sederhana, ukurannya kecil dan ringan.
3. Ini kompak dan dapat diandalkan, dan memiliki sifat penyegelan yang baik. Ini juga telah banyak digunakan dalam sistem vakum.
4. Pengoperasian mudah, pembukaan dan penutupan cepat, dan rotasi adalah 90 ° dari pembukaan penuh hingga penutupan penuh, yang nyaman untuk kontrol jarak jauh.
5. Perawatannya mudah, katup bola memiliki struktur yang sederhana, dan cincin penyegelan umumnya dapat digerakkan, dan pembongkaran dan penggantiannya relatif mudah.
6. Ketika terbuka penuh atau tertutup sepenuhnya, permukaan penyegelan dari bola dan dudukan katup diisolasi dari medium, dan medium tidak menyebabkan erosi pada permukaan penyegelan katup.
7. Berbagai aplikasi, dari kecil hingga beberapa milimeter, hingga beberapa meter, dari vakum tinggi hingga tekanan tinggi dapat diterapkan.
