Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Standar: | KERIUHAN | Bahan: | CF8 |
---|---|---|---|
Kursi: | Kursi Lembut | Connction: | Flange ganda |
Struktur: | Port Penuh | Model: | Q41F |
Cahaya Tinggi: | katup bola cf8m,ujung katup bola mengarah |

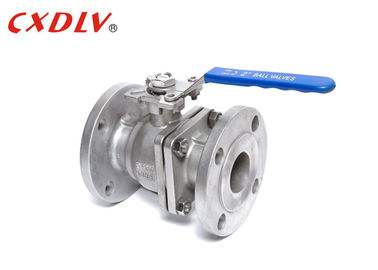

RF CF8 CF8M WCB Flange Ganda Mengambang Ball Valve Berpisah Katup Kontrol Tubuh
Spesifikasi
DIN Cast Floating Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: DIN 3357 / 1,2EN12516-1
- Koneksi: DIN2542 ~ DIN2545, En1092
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: DIN3230 / 3, En12266
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- DIN PN10 PN16 PN25 PN40
Kisaran suhu:
- 20 ° C ~ 185 ° C
PN (Mpa) | DN | L. | φE | φB | φC | T | f | T-hh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NON | 11 | NON | 102 | |
125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NON | 125 | NON | |
150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NON | 125 | 140 | |
200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NON | 125 | 140 |
Aplikasi
* Berbagai aplikasi, dari diameter kecil hingga beberapa milimeter, meter besar, dari vakum tinggi hingga tekanan tinggi dapat diterapkan.
* Ball valves telah banyak digunakan dalam minyak bumi, kimia, pembangkit listrik, kertas, energi atom, penerbangan, roket dan departemen lainnya, serta kehidupan sehari-hari manusia.
Keuntungan Ball Valve
1. Bantalan dorong mengurangi torsi gesek batang katup, yang membuat batang katup halus dan fleksibel untuk operasi jangka panjang.
2. Kinerja anti-statis: pegas diatur antara bola, batang katup dan badan katup, dan listrik statis yang dihasilkan oleh proses switching dapat diturunkan.
3. Karena bahan seperti polytetrafluoroethylene memiliki sifat self-lubricating yang baik dan kehilangan gesekan dengan badan bola yang kecil, masa pakai katup bola pneumatik panjang.
4. Resistensi fluida kecil, dan katup bola pneumatik adalah yang memiliki resistansi fluida terkecil di antara semua jenis katup.
5. Segel batang katup dapat diandalkan. Karena batang katup hanya melakukan gerakan yang sama dengan gerakan mengangkat, segel kemasan batang katup tidak mudah rusak, dan kapasitas penyegelan meningkat dengan meningkatnya tekanan medium.
6. Kinerja penyegelan yang bagus. Kursi terbuat dari bahan elastis seperti PTFE mudah disegel, dan kapasitas penyegelan katup dari katup bola pneumatik meningkat dengan meningkatnya tekanan sedang.
Pemilihan Model
DIN 2PC Port Lengkap Mengambang Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
