Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| tubuh bahan: | SS304 SS316 | Bola bahan: | CF8, CF8M |
|---|---|---|---|
| Bahan kursi: | PTFE | Standar: | GB, ANSI, JIS, DIN |
| Ukuran: | DN15 ~ DN200 | Tekanan: | 10rb 20rb |
| Cahaya Tinggi: | katup bola cf8m,katup bola stainless steel |
||

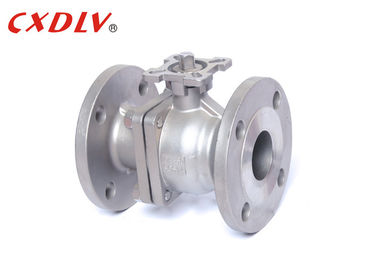

JIS 10K SCS14 Port Penuh Stainless Steel Ball Valve DN50 Control Valve
Spesifikasi
Katup bola
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16. 34, API608
- Koneksi: JIS B2212 ~ B213
- Tes dan Inspeksi: JIS B2003, API6D
- Dimensi Tatap Muka: JIS B2002
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- JIS 10K 20K
Kisaran suhu:
- - 20 ° C ~ 185 ° C
Katup bola platform tinggi JIS mengadopsi lisensi desain standar Jepang, dan mengadopsi flens standar Jepang, panjang struktur standar Jepang, standar bahan standar Jepang, dan komposit produk standar nasional JIS Jepang.
Struktur katup bola platform tinggi JIS dapat dipasang dan dipasang oleh produsen mana pun. Setelah instalasi, segel dapat disesuaikan. Penyesuaian ini tidak perlu membongkar aktuator, yang secara efektif melindungi kinerja penyegelan.
| Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f | T-hh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Hubungi kami dengan bebas | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Aplikasi
Cocok untuk media kerja umum seperti air, pelarut, asam dan gas alam, tetapi juga cocok untuk media dengan kondisi kerja yang keras, seperti oksigen, hidrogen peroksida, metana dan etilena, yang banyak digunakan di berbagai industri.
Kekuatan Ball Valve
1. Teknologi CERAMIC CASTING yang canggih, struktur yang wajar dan penampilan yang cantik.
2. Kursi katup mengadopsi struktur penyegelan elastis, yang menghemat tenaga kerja, ringan dan kinerja penyegelan yang baik.
3. Batang katup mengadopsi struktur pemuatan bawah disegel terbalik, dan batang katup tidak terbang karena tekanan internal, memastikan keamanan.
Pemilihan Model
2PC Port Full Floating Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Handle | |||
