Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| tubuh katup: | CF8M | Bola: | CF8M |
|---|---|---|---|
| Bahan kursi: | PTFE | Standar: | ANSI |
| Ukuran: | 1/2 "~ 8" | Tekanan: | 300LB |
| Cahaya Tinggi: | katup bola cf8m,katup bola stainless steel |
||

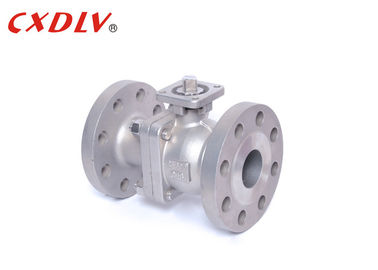

300LB CF8M Flanged Ball Valve 2 “Katup Bola Mengambang Kinerja Tinggi
Spesifikasi
300LB Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16.5, API608
- Koneksi: ASME B16.5
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: API598, API6D
Rentang ukuran:
- 1/2 "~ 8"
Peringkat tekanan:
- ASME CL, 150, 300
Kisaran suhu:
- -20 ° C ~ 185 ° C
Q41F-300LB standar Amerika mengambang bola katup maju katup kursi, multi-tahun pengalaman manufaktur katup bola dirancang katup kursi, untuk memastikan penyegelan katup, koefisien gesekan rendah, torsi operasi kecil, berbagai bahan kursi katup, berbagai bahan katup, berbagai adaptasi
| Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f | T-hh |
| 300LB | 1/2 " | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 4-16 |
| 3/4 " | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
| 1 1/4 " | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | |
| 1 1/2 " | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | |
| 2 " | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2 " | Hubungi kami untuk Lebih Banyak Data | ||||||||
| 3 " | |||||||||
| 4 " | |||||||||
| 5 " | |||||||||
| 6 " | |||||||||
| 8 " | |||||||||
Aplikasi
Struktur katup bola mengambang mengambang. Di bawah aksi tekanan sedang, bola dapat menghasilkan perpindahan tertentu dan menekan permukaan penyegelan di ujung outlet untuk memastikan penyegelan ujung outlet.
Katup bola apung memiliki struktur sederhana dan kinerja penyegelan yang baik, tetapi beban bola yang dikenakan ke media kerja semuanya ditransmisikan ke cincin penyegelan outlet, sehingga perlu untuk mempertimbangkan apakah bahan cincin penyegelan dapat menahan beban kerja dari media bulat. Struktur ini banyak digunakan dalam katup bola tekanan sedang dan rendah.
Kekuatan
1. Resistensi cairan kecil. Ketika katup terbuka penuh, luas penampang bagian bola, bagian tubuh katup dan pipa penghubung adalah sama, dan garisnya sejalan. Media mengalir melalui katup bola, yang setara dengan mengalir melalui pipa lurus, dan cairan katup bola di berbagai katup. Resistansi adalah yang terkecil.
2. Operasikan dengan cepat, hanya perlu memutar bola 90 ° sambil membuka dan menutup, nyaman dan cepat.
3. Strukturnya sederhana, volumenya kecil, dan beratnya ringan. Secara khusus, tingginya jauh lebih kecil dari katup gerbang dan katup penutup.
4. Kinerja penyegelan lebih baik. Katup bola umumnya menggunakan segel yang lembut dan fleksibel.
Pemilihan Model
2PC Port Full Floating Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Handle | |||
