Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Katup: | CF8 | Bola: | CF8 |
|---|---|---|---|
| Bahan kursi: | PTFE | Standar: | ANSI |
| Ukuran: | 1/2 "~ 8" | Struktur: | Port Penuh |
| Cahaya Tinggi: | katup bola stainless steel,ujung katup bola mengarah |
||

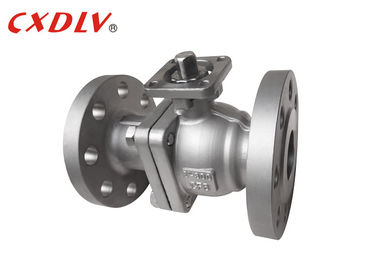

300LB Flanged Ball Valve dengan ISO5211 Pad untuk Pemasangan Langsung dari Pneumatic Actuator
Spesifikasi
300LB Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16.5, API608
- Koneksi: ASME B16.5
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: API598, API6D
Rentang ukuran:
- 1/2 "~ 8"
Peringkat tekanan:
- ASME CL, 150, 300
Kisaran suhu:
- -20 ° C ~ 185 ° C
Q41F-300LB standar Amerika mengambang bola katup maju katup kursi, multi-tahun pengalaman manufaktur katup bola dirancang katup kursi, untuk memastikan penyegelan katup, koefisien gesekan rendah, torsi operasi kecil, berbagai bahan kursi katup, berbagai bahan katup, berbagai adaptasi
| Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f | T-hh |
| 300LB | 1/2 " | 13 | 140 | 95 | 66.5 | 35 | 15 | 1.6 | 4-16 |
| 3/4 " | 19 | 152 | 117 | 82.5 | 43 | 16 | 1.6 | 4-19 | |
| 1 " | 25 | 165 | 124 | 89 | 51 | 18 | 1.6 | 4-19 | |
| 1 1/4 " | 32 | 178 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | |
| 1 1/2 " | 38 | 190 | 156 | 114.5 | 73 | 21 | 1.6 | 4-22 | |
| 2 " | 51 | 216 | 165 | 127 | 92 | 23 | 1.6 | 8-19 | |
| 2 1/2 " | Hubungi kami untuk Lebih Banyak Data | ||||||||
| 3 " | |||||||||
| 4 " | |||||||||
| 5 " | |||||||||
| 6 " | |||||||||
| 8 " | |||||||||
Pengantar singkat
Struktur katup bola mengambang mengambang. Di bawah aksi tekanan sedang, bola dapat menghasilkan perpindahan tertentu dan menekan permukaan penyegelan di ujung outlet untuk memastikan penyegelan ujung outlet.
Katup bola apung memiliki struktur sederhana dan kinerja penyegelan yang baik, tetapi beban bola yang dikenakan ke media kerja semuanya ditransmisikan ke cincin penyegelan outlet, sehingga perlu untuk mempertimbangkan apakah bahan cincin penyegelan dapat menahan beban kerja dari media bulat. Struktur ini banyak digunakan dalam katup bola tekanan sedang dan rendah.
Kekuatan
1. Mudah dioperasikan, buka dan tutup dengan cepat, dari terbuka penuh hingga penuh selama diputar 90 °, mudah dikendalikan jarak jauh.
2. perawatannya nyaman, katup bola dalam struktur sederhana, cincin penyegelan umumnya aktif, dan nyaman untuk membongkar dan mengganti.
13. Ketika sepenuhnya terbuka atau tertutup sepenuhnya, permukaan penyegelan dari bola dan dudukan katup diisolasi dari medium. Ketika medium lewat, itu tidak akan menyebabkan erosi pada permukaan perapat katup.
Pemilihan Model
2PC Port Full Floating Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Handle | |||
