Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Nama Produk: | 1pc Ball Valve | VALVE Material: | VALVE Material |
|---|---|---|---|
| Tekanan: | PN16 | Operasi: | Menangani |
| Koneksi: | Kue wafer | Model: | Q71F |
| Cahaya Tinggi: | katup bola stainless steel,ujung katup bola mengarah |
||

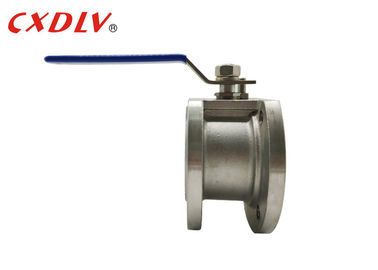

1 pc Menangani Wafer Flanged Ball Valve PTFE PPL Kursi Italia Ball Valve Tekanan Normal
Fitur Umum
Italy Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Koneksi: JB / T79
- Uji Tahan Api: GB / T13927 - 1992
Rentang ukuran:
- DN15 ~ DN200
Tekanan nominal:
- Konstruksi 1,6 ~ 4,0 MPa
Batas suhu:
- 20 ° C ~ 350 ° C
Wafer Type ball valves (atau disebut "Italy Super Thin" Jenis ball valves) digunakan dalam peralatan pipa dalam kondisi PN1.0 ~ 2.5MPa, suhu kerja 29 ~ 180 ℃ (cincin penyegelan adalah RPTFE) atau 29 ~ 180 ℃ (cincin penyegelan adalah PPL Polyphenylene), untuk mencapai memotong atau menghubungkan media dalam pipa. Media yang berlaku, seperti air, pengukus, minyak, Asam Nitrat, Asam Asetat, Karbamid, atau media kemampuan pengoksidasi dapat diterapkan tergantung pada bahan katup perbedaan yang diadopsi.
| Unit: mm | |||||
| Tekanan | Ukuran | L. | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Aplikasi
Wafer Ball Valve dapat digunakan secara luas dalam minyak bumi, kimia, metalurgi, pembangkit listrik, industri ringan dan bidang lainnya untuk secara otomatis menyesuaikan atau memotong minyak, air, gas dan bubur kertas atau cairan berserat.
Kekuatan
1. Meniup desain batang bukti
2. Desain port penuh
3. ISO5211 pad pemasangan langsung
4. Flange Standard: GB
5. Berbagai bahan penyegelan dan opsi baja karbon
6. Struktur katup bola wafer sederhana, ukuran kecil, ringan.
Pemilihan Model
Katup bola wafer
| model nomor | Tekanan Pekerjaan / Mpa | Suhu yang berlaku / ℃ | Media yang Berlaku |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Pengoksidasi Media Korosif | |
| Q71F-25Ti | 2.5 | Pengoksidasi Media Korosif |
