Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh katup: | CF8M | Bola bahan: | CF8M |
---|---|---|---|
Sealing: | PPL | Koneksi: | Kue wafer |
Ukuran: | DN15 ~ DN200 | Model: | Q71F |
Cahaya Tinggi: | katup bola stainless steel,ujung katup bola mengarah |

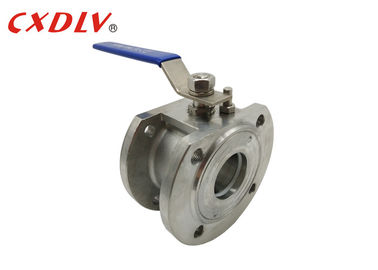

SS316 DN80 Wafer Berakhir Wafer Ball Valve CF8M 1PC PN16 Dengan Lever Ringan
Fitur Produk
1 PC Wafer Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Koneksi: JB / T79
- Uji Tahan Api: GB / T13927 - 1992
Rentang ukuran:
- DN15 ~ DN200
Tekanan nominal:
- 1,6 ~ 4,0 MPa
Kisaran suhu:
- 20 ° C ~ 350 ° C
Wafer Ball Valve adalah generasi baru dari katup bola jarak flensa ultra-pendek yang dikembangkan dengan memperkenalkan teknologi Italia untuk desain lokal. Bentuk saluran bola berbentuk persegi panjang, berbentuk V dan berbentuk O. Produk ini memiliki karakteristik struktur kompak, ukuran kecil, ringan, dan pemasangan yang nyaman.
Unit: mm | |||||
Tekanan | Ukuran | L. | D | D1 | D2 |
PN16 | 15 | 35 | 95 | 65 | 45 |
20 | 38 | 105 | 75 | 55 | |
25 | 42 | 115 | 85 | 65 | |
32 | 50 | 135 | 100 | 78 | |
40 | 62 | 145 | 110 | 85 | |
50 | 72 | 160 | 125 | 100 | |
65 | 95 | 180 | 140 | 120 | |
80 | 118 | 195 | 160 | 135 | |
100 | 140 | 215 | 180 | 155 | |
125 | 195 | 245 | 210 | 185 | |
150 | 225 | 280 | 240 | 210 | |
200 | 275 | 335 | 295 | 265 |
Aplikasi
Wafer Ball Valve dapat digunakan secara luas dalam minyak bumi, kimia, metalurgi, pembangkit listrik, industri ringan dan bidang lainnya untuk secara otomatis menyesuaikan atau memotong minyak, air, gas dan bubur kertas atau cairan berserat.
Kekuatan
1. Desain unik eksentrik membuat transmisi tanpa gesekan antara permukaan penyegelan, yang memperpanjang masa kerja katup.
2. Kursi elastis yang dihasilkan oleh torsi.
3. Desain ceroboh yang cerdik membuat katup memiliki fungsi penyegelan otomatis yang lebih ketat dan lebih ketat, dengan kompensasi dan nol kebocoran antara permukaan penyegelan.
4. Ukuran kecil, ringan, ringan dan mudah dipasang.
5. Perangkat pneumatik dan listrik dapat dikonfigurasi sesuai dengan kebutuhan pengguna untuk memenuhi kebutuhan remote control dan kontrol program.
6. Bahan kursi pengganti dapat diaplikasikan ke berbagai media.
Pemilihan Model
Katup bola wafer
model nomor | Tekanan Pekerjaan / Mpa | Suhu yang berlaku / ℃ | Media yang Berlaku |
Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
Q71F-25P | 2.5 | Nitrose | |
Q71F-16Ti | 1.6 | Pengoksidasi Media Korosif | |
Q71F-25Ti | 2.5 | Pengoksidasi Media Korosif |
