Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| tubuh katup: | CF8 | Bola bahan: | CF8, CF8M |
|---|---|---|---|
| Bahan kursi: | PTFE | Koneksi: | Kue wafer |
| Ukuran: | DN15 ~ DN200 | Model: | Q71F |
| Cahaya Tinggi: | katup bola cf8m,ujung katup bola mengarah |
||

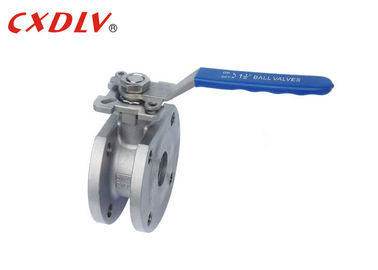

Platform Tinggi CF8 SS304 DN50 Italia Wafer 1 Piece Ball Valve Mengemudi oleh Aktuator
Fitur Produk
1 PC Wafer Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Koneksi: JB / T79
- Uji Tahan Api: GB / T13927 - 1992
Rentang ukuran:
- DN15 ~ DN200
Tekanan nominal:
- 1,6 ~ 4,0 MPa
Kisaran suhu:
- - 20 ° C ~ 350 ° C
Dibandingkan dengan katup bola biasa, katup bola Wafer Q71F memiliki keunggulan panjang struktural pendek, ringan, pemasangan yang mudah. Kursi katup mengadopsi struktur penyegelan lembut, yang dapat diandalkan dalam penyegelan dan mudah dibuka dan ditutup. Itu dilengkapi dengan struktur tahan api yang dapat diandalkan dan memiliki penyegelan yang baik jika terjadi kebakaran.
| Ukuran | .d | φR | φC | φD | R | T | L. | |
| 15 | 1/2 " | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4 " | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1 " | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4 " | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2 " | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2 " | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2 " | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3 " | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4 " | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5 " | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6 " | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Aplikasi
Ball valve cocok untuk PN1.0 ～ 2.5MPa, suhu kerja 29 ～ 180 ° C (kursi diperkuat PTFE) atau 29 ～ 300 ° C (kursi adalah PPL) pada berbagai pipa, digunakan untuk memotong atau hubungkan media dalam pipa. Bahan yang berbeda dapat digunakan untuk air, uap, minyak, asam nitrat, asam asetat, media pengoksidasi, urea dan media lainnya.
Kekuatan
1. Desain unik eksentrik membuat transmisi tanpa gesekan antara permukaan penyegelan, yang memperpanjang masa kerja katup.
2. Kursi elastis yang dihasilkan oleh torsi.
3. Desain baji yang cerdik membuat katup memiliki fungsi penyegelan otomatis yang lebih ketat dan lebih ketat, dengan kompensasi dan nol kebocoran antara permukaan penyegelan.
4. Ukuran kecil, ringan, ringan dan mudah dipasang.
5. Perangkat pneumatik dan listrik dapat dikonfigurasi sesuai dengan kebutuhan pengguna untuk memenuhi kebutuhan remote control dan kontrol program.
6. Bahan kursi pengganti dapat diaplikasikan ke berbagai media.
Pemilihan Model
Katup bola wafer
| model nomor | Tekanan Pekerjaan / Mpa | Suhu yang berlaku / ℃ | Media yang Berlaku |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Pengoksidasi Media Korosif | |
| Q71F-25Ti | 2.5 | Pengoksidasi Media Korosif |
