Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Katup: | CF8 | Bola: | CF8 |
|---|---|---|---|
| Bahan kursi: | PTFE | Standar: | ANSI |
| Ukuran: | 1/2 "~ 8" | Struktur: | Port Penuh |
| Cahaya Tinggi: | katup bola cf8m,ujung katup bola mengarah |
||

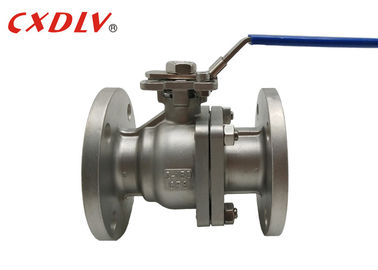

Kelas 150LB CF8 Stainless Steel Bergelang Ball Valve 2 Inch Beroperasi Dengan Menangani
Spesifikasi
Casting Katup Bola Mengambang
Standar yang berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- 1/2 "~ 8"
Peringkat tekanan:
- ASME CL, 150, 300
Kisaran suhu:
- -20 ° C ~ 185 ° C
* Kelas 150LB 2 Piece Stainless Steel Flange Port Ball Valve Penuh
Flanged Ball Valves memiliki tipe koneksi berbeda dari ball ball lainnya yang kami bawa. Dimaksudkan untuk dikawinkan dengan koneksi flens lain, katup memungkinkan pembersihan dan penggantian yang lebih mudah.
| Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f | T-hh | H | H1 | W | M. | P |
| Kelas150 | 1/2 " | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
| 3/4 " | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
| 1 " | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
| 1 1/4 " | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
| 1 1/2 " | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
| 2 " | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
| 2 1/2 " | Lebih Banyak Spesifikasi, Hubungi kami dengan bebas | |||||||||||||
| 3 " | ||||||||||||||
| 4 " | ||||||||||||||
| 5 " | ||||||||||||||
| 6 " | ||||||||||||||
| 8 " | ||||||||||||||
Pengantar singkat
Struktur katup bola mengambang mengambang. Di bawah aksi tekanan sedang, bola dapat menghasilkan perpindahan tertentu dan menekan permukaan penyegelan di ujung outlet untuk memastikan penyegelan ujung outlet.
Katup bola apung memiliki struktur sederhana dan kinerja penyegelan yang baik, tetapi beban bola yang dikenakan ke media kerja semuanya ditransmisikan ke cincin penyegelan outlet, sehingga perlu untuk mempertimbangkan apakah bahan cincin penyegelan dapat menahan beban kerja dari media bulat. Struktur ini banyak digunakan dalam katup bola tekanan sedang dan rendah.
Kekuatan Ball Valve
1. Resistensi fluida kecil, dan katup bola bor penuh hampir tanpa hambatan aliran.
2. Struktur sederhana, ukuran kecil dan ringan.
3. Ini memiliki dua wajah penyegelan, dan bahan permukaan penyegelan dari katup bola banyak digunakan dalam berbagai plastik, dan memiliki kinerja penyegelan yang baik dan dapat mencapai penyegelan lengkap. Ini juga telah banyak digunakan dalam sistem vakum.
Pemilihan Model
2PC Port Full Floating Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Handle | |||
Kontak Person: Li
Tel: 13857766211
Faks: 86-577-86890889
