Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
VALVE Material: | CF8 | Bahan kursi: | PTFE |
---|---|---|---|
Tekanan: | PN40 | Ukuran: | DN15 ~ DN200 |
Sertifikat: | CE | Standar: | GB |
Cahaya Tinggi: | katup bola cf8m,ujung katup bola mengarah |

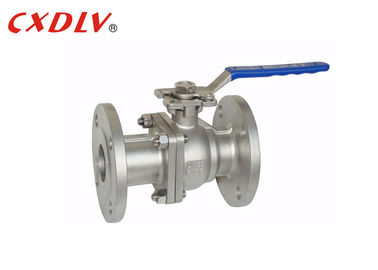

Actuator Listrik Tekanan Tinggi Port Penuh Dua Piece Ball Valve Flange Ganda Berakhir
Spesifikasi
Ball Valve Platform Tinggi
Standar yang berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB / T79
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: GB / T13927-1992
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- GB PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
Ball valve, bagian pembuka dan penutup (bola) digerakkan oleh batang katup dan berputar di sekitar poros katup bola. Ini juga dapat digunakan untuk pengaturan dan kontrol cairan. Ball valve multi-arah tidak hanya dapat secara fleksibel mengontrol pertemuan, pemisahan, dan pengalihan arah aliran media, tetapi juga dapat menutup saluran apa saja dan menghubungkan dua saluran lainnya.
PN (Mpa) | DN | L. | φE | φB | φC | T | f | T-hh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Hubungi kami dengan bebas | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Aplikasi
Ball valves banyak digunakan dalam pemurnian minyak bumi, pipa jarak jauh, kimia, kertas, farmasi, pemeliharaan air, tenaga listrik, kota, baja dan industri lainnya.
Keuntungan
1. Ketahanan fluida kecil: katup bola pneumatik adalah yang terkecil dari resistansi fluida dari semua klasifikasi katup, bahkan diameter katup bola pneumatik yang berkurang, resistansi fluidanya cukup kecil.
2. Stem seal dapat diandalkan: Karena batang katup hanya berputar dan tidak bergerak ke atas dan ke bawah, segel pengepakan batang katup tidak mudah putus, dan kapasitas penyegelan meningkat dengan meningkatnya tekanan sedang.
3. Kinerja penyegelan dari kursi katup baik: cincin penyegelan yang terbuat dari bahan elastis seperti PTFE mudah disegel, dan kemampuan penyegelan katup katup bola pneumatik meningkat dengan meningkatnya tekanan sedang.
Pemilihan Model
Ball Valve Tekanan Tinggi
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 | 10rb / 20rb | PN16 / PN25 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
