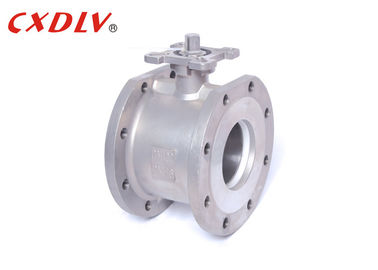

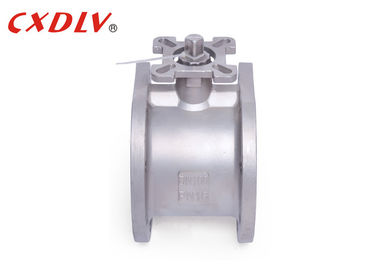

Q71F Wafer 3 inch Stainless Steel Ball Valve Baja Karbon Italia Model Valve
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q71F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Casing Plywood Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| tubuh bahan: | SS304 SS316 | Bola bahan: | CF8, CF8M |
|---|---|---|---|
| Bahan kursi: | PTFE | Struktur: | Katup Bola Wafer |
| Ukuran: | DN15 ~ DN200 | Model: | Q71F |
| Menyoroti: | katup bola cf8m,katup bola stainless steel |
||
Deskripsi Produk
Q71F Wafer 3 inch Stainless Steel Ball Valve Baja Karbon Italia Model Valve
Fitur Produk
1 PC Wafer Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Koneksi: JB / T79
- Uji Tahan Api: GB / T13927 - 1992
Rentang ukuran:
- DN15 ~ DN200
Tekanan nominal:
- 1,6 ~ 4,0 MPa
Kisaran suhu:
- - 20 ° C ~ 350 ° C
Wafer Ball Valve dengan struktur sederhana, ukuran kecil dan ringan, lebih banyak, hanya terdiri dari beberapa bagian. Selain itu, dapat dioperasikan dengan cepat dengan memutar 90 °, dan item dengan karakteristik kontrol fluida yang baik. Ketika katup bola berada dalam posisi terbuka penuh, ketebalan pelat katup adalah satu-satunya hambatan ketika media mengalir melalui badan katup, sehingga penurunan tekanan yang dihasilkan oleh katup kecil.
| Ukuran | .d | φR | φC | φD | R | T | L. | |
| 15 | 1/2 " | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4 " | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1 " | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4 " | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2 " | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2 " | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2 " | 63.5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3 " | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4 " | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5 " | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6 " | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Aplikasi
Wafer Ball Valve banyak digunakan dalam: kimia, petrokimia, peleburan, farmasi, makanan dan industri lainnya dalam SO2, uap, udara, gas, amonia, gas CO2, minyak, air, air garam, alkali, air laut, asam nitrat, asam klorida, asam sulfat, asam fosfat Media ini digunakan sebagai perangkat pengatur dan penghenti pipa.
Kekuatan Ball Valve
1. Desain unik eksentrik membuat transmisi tanpa gesekan antara permukaan penyegelan, yang memperpanjang masa kerja katup.
2. Kursi elastis yang dihasilkan oleh torsi.
3. Desain ceroboh yang cerdik membuat katup memiliki fungsi penyegelan otomatis yang lebih ketat dan lebih ketat, dengan kompensasi dan nol kebocoran antara permukaan penyegelan.
4. Ukuran kecil, ringan, ringan dan mudah dipasang.
5. Perangkat pneumatik dan listrik dapat dikonfigurasi sesuai dengan kebutuhan pengguna untuk memenuhi kebutuhan remote control dan kontrol program.
6. Bahan kursi pengganti dapat diaplikasikan ke berbagai media.
Pemilihan Model
Katup bola wafer
| model nomor | Tekanan Pekerjaan / Mpa | Suhu yang berlaku / ℃ | Media yang Berlaku |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤250 | Nitrose |
| Q71F-25P | 2.5 | Nitrose | |
| Q71F-16Ti | 1.6 | Pengoksidasi Media Korosif | |
| Q71F-25Ti | 2.5 | Pengoksidasi Media Korosif |
