Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
tubuh bahan: | SS304 SS316 | Bola bahan: | CF8, CF8M |
---|---|---|---|
Bahan kursi: | PTFE | Standar: | GB, ANSI, JIS, DIN |
Ukuran: | DN15 ~ DN200 | Tekanan: | 10rb 20rb |
Cahaya Tinggi: | katup bola cf8m,ujung katup bola mengarah |

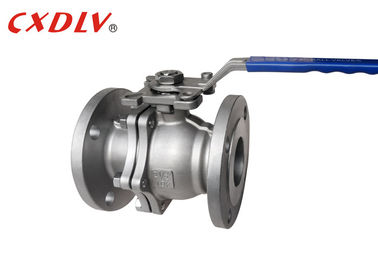

JIS 20K 2PC Cast Steel Ball Valve ISO5211 Direct Mounting Pad untuk Motor
Spesifikasi
Katup bola
Standar yang berlaku:
- Desain dan Manufaktur: ASME B16. 34, API608
- Koneksi: JIS B2212 ~ B213
- Tes dan Inspeksi: JIS B2003, API6D
- Dimensi Tatap Muka: JIS B2002
Rentang ukuran:
- DN15 ~ DN200
Peringkat tekanan:
- JIS 10K 20K
Kisaran suhu:
- - 20 ° C ~ 185 ° C
Bagian pembukaan dan penutupan katup bola (bola) digerakkan oleh batang katup dan berputar di sekitar poros batang katup. Hal ini terutama digunakan untuk memotong atau menghidupkan media dalam pipa, dan juga dapat digunakan untuk pengaturan dan kontrol cairan. Model utilitas memiliki keunggulan struktur kompak, penyegelan yang andal, struktur sederhana, dan perawatan yang mudah, dan permukaan penyegelan serta permukaan bundar sering dalam keadaan tertutup, yang tidak mudah terkikis oleh media, dan mudah dioperasikan serta dirawat .
Tekanan | Ukuran | φD | L. | φE | φB | φC | T | f | T-hh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Hubungi kami dengan bebas | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Aplikasi
Cocok untuk media kerja umum seperti air, pelarut, asam dan gas alam, tetapi juga cocok untuk media dengan kondisi kerja yang keras, seperti oksigen, hidrogen peroksida, metana dan etilena, yang banyak digunakan di berbagai industri.
Kekuatan
1. Resistansi fluida kecil: penampang pipa penghubung antara bola dan badan katup adalah sama, dan jalur bola dihubungkan oleh busur lingkaran, dan medium melewati bola, dan resistansi fluida kecil .
2. Kinerja penyegelan yang baik: Kursi katup mengadopsi bahan PTFE dengan deformasi elastis tertentu dan kekuatan tinggi, yang mencapai kinerja penyegelan yang baik dan memastikan stabilitas katup.
3. Umur panjang: inti katup dan cahaya yang melihat bahan leher terbuat dari baja stainless Austenit, dan bahan kursi katup terbuat dari PTFE, yang dapat mencapai ketahanan korosi yang baik dan memperpanjang umur katup.
Pemilihan Model
2PC Port Full Floating Ball Valve
Standar | ANSI | GB | JIS | KERIUHAN |
Tekanan | 150LB / 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN40 |
Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
Model | 1) Model Platform Tinggi 2) Model Handle |
