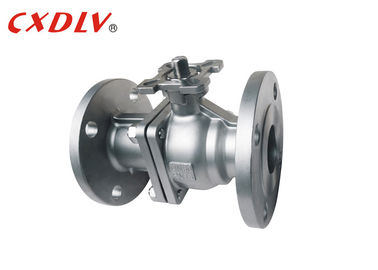

DIN Double Flanged Ball Valve ISO5211 Pad dengan Handle atau Actuator
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q41F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasur Kayu Lapis yang Cocok sesuai dengan Struktur Katup Yang Berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T / T, Paypal, Serikat Barat, D / A, L / C, D / P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs / Senin |
|
Informasi Detail |
|||
| tubuh: | Besi tahan karat | Bola: | CF8, CF8M |
|---|---|---|---|
| Bahan kursi: | PTFE | Standar: | GB, ANSI, JIS, DIN |
| Ukuran: | 1/2 "~ 8" | Tekanan: | normal |
| Menyoroti: | katup bola cf8m,katup bola stainless steel |
||
Deskripsi Produk
DIN Double Flanged Ball Valve ISO5211 Pad dengan Handle atau Actuator
Spesifikasi
DIN Cast Floating Ball Valve
Standar yang berlaku:
- Desain dan Manufaktur: DIN 3357 / 1,2EN12516-1
- Koneksi: DIN2542 ~ DIN2545, En1092
- Uji Tahan Api: API607 4th 1993
- Tes dan Inspeksi: DIN3230 / 3, En12266
Rentang ukuran:
- 1/2 "~ 8"
Peringkat tekanan:
- DIN PN10 PN16 PN25 PN40
Kisaran suhu:
- -20 ° C ~ 185 ° C
| PN (Mpa) | DN | L. | φE | φB | φC | T | f | T-hh | H | H1 | W | M. | P | A1 | A2 | B1 | B2 |
| 1.6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | NON | 11 | NON | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | NON | 125 | NON | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | NON | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | NON | 125 | 140 |
Aplikasi
* Berbagai aplikasi, dari diameter kecil hingga beberapa milimeter, meter besar, dari vakum tinggi hingga tekanan tinggi dapat diterapkan.
* Ball valves telah banyak digunakan dalam minyak bumi, kimia, pembangkit listrik, kertas, energi atom, penerbangan, roket dan departemen lainnya, serta kehidupan sehari-hari manusia.
Keuntungan
1. Resistensi fluida, koefisien resistansi pipa dengan panjang yang sama adalah sama.
2. Struktur sederhana, ukuran kecil, ringan.
3. Tutup dan dapat diandalkan bahan penyegelan permukaan katup plastik banyak digunakan, penyegelan, dan telah banyak digunakan dalam sistem vakum.
4. Mudah dioperasikan, dibuka dan ditutup dengan cepat, dari terbuka penuh hingga tertutup sepenuhnya selama putaran 90 °, untuk memfasilitasi kendali jarak jauh.
5. Perawatan mudah, katup bola sederhana, segel pada umumnya kegiatan, penggantian pelepasan lebih nyaman.
6. Pada permukaan penyegelan yang sepenuhnya terbuka atau tertutup sepenuhnya dan bola dan kursi isolasi dielektrik, melalui media, tidak akan menyebabkan erosi permukaan penyegelan katup.
Pemilihan Model
DIN 2PC Port Lengkap Mengambang Ball Valve
| Standar | ANSI | GB | JIS | KERIUHAN |
| Tekanan | 150LB 300LB | PN16 / PN25 / PN40 | 10rb / 20rb | PN16 / PN25 / PN40 |
| Matreial | 1) CF8 / SS304 2) CF8M / SS316 3) CF3 / SS304L 4) CF3M / SS316L 5) WCB | |||
| Model | 1) Model Platform Tinggi 2) Model Handle | |||
