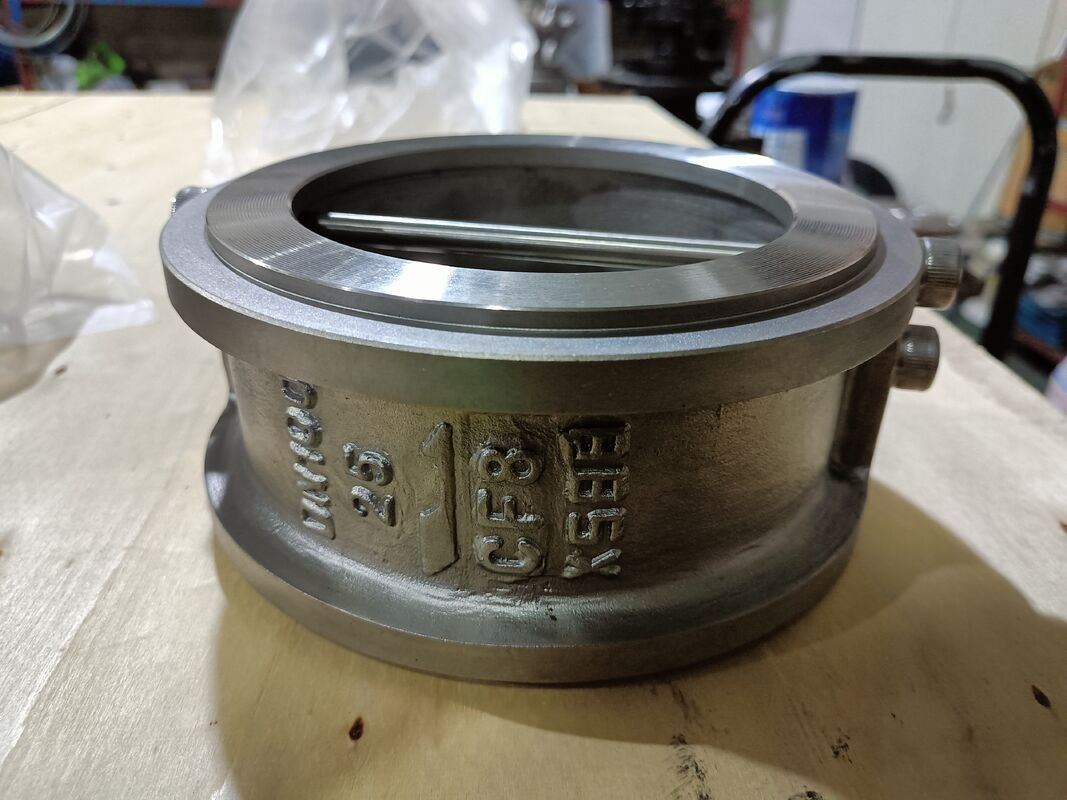

DN65 PN16 Wafer Plates Dual Check Valve Stainless Steel CF8M Spring Loaded Dual Disc Non Return Valve untuk Gas Minyak Air
Detail produk:
| Tempat asal: | Zhejiang, Tiongkok |
| Nama merek: | Xidelong |
| Sertifikasi: | ISO 9001:2015, CE |
| Nomor model: | DN65-PN16-WDCV |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | USD 50-200 / Piece |
| Kemasan rincian: | Kotak kayu lapis kelas ekspor dengan pelindung busa bagian dalam |
| Waktu pengiriman: | 7-15 Hari Kerja |
| Syarat-syarat pembayaran: | T/T, L/C, PayPal, Western Union |
| Menyediakan kemampuan: | 5000 buah per bulan |
|
Informasi Detail |
|||
| Tipe Katup: | katup periksa wafer pelat ganda | Diameter Nominal: | DN65 (2-1/2\") |
|---|---|---|---|
| Peringkat Tekanan: | PN16 | Bahan tubuh: | Baja Tahan Karat CF8M (316) |
| Bahan cakram: | Baja Tahan Karat CF8M (316) | Bahan Kursi: | PTFE |
| Bahan Musim Semi: | Baja tahan karat 316 | Jenis koneksi: | Kue wafer |
| Suhu Kerja: | -29°C hingga 200°C | Media yang berlaku: | Air, minyak, gas |
| Menyoroti: | katup cek pelat ganda baja tahan karat,katup non-return dengan beban pegas,DN65 PN16 wafer check valve |
||
Deskripsi Produk
DN65 PN16 Wafer Plates Dual Check Valve
PeraturanXidelong DN65 PN16 Wafer Plates Dual Check Valveadalah katup non-return berkinerja tinggi yang dirancang untuk pencegahan aliran balik yang andal dalam sistem pipa industri yang menuntut.Dengan bodi baja tahan karat CF8M (A351 Kelas 316) yang kokoh dan cakram dual spring-loaded, katup cek jenis wafer ini memberikan ketahanan korosi yang luar biasa, penutupan cepat, dan operasi bebas perawatan di berbagai aplikasi.
Fitur Utama
| Fitur | Manfaat |
|---|---|
| Desain dual plate spring-loaded | Mekanisme spring torsi memastikan penutupan langsung dan kedap gelembung saat arus terbalik, mencegah palu air dan kerusakan sistem |
| CF8M Karoseri dan cakram baja tahan karat | Ketahanan korosi dan oksidasi yang superior; cocok untuk media agresif termasuk air laut, bahan kimia, dan cairan suhu tinggi hingga 200 °C |
| Konfigurasi Wafer Kompak | Dimensi wajah-ke-wajah yang sangat pendek (menurut API 594) menghemat ruang instalasi dan mengurangi berat pipa; cocok antara flang standar tanpa dukungan tambahan |
| Kursi lunak PTFE | Penutupan yang kedap air pada tekanan diferensial rendah; kompatibilitas kimia yang luas; kursi yang bisa diganti memperpanjang masa pakai katup |
| Penutup Dua Arah | Penutupan positif di kedua arah aliran; cadangan kursi sekunder yang aman dari api dari logam ke logam tersedia atas permintaan |
Spesifikasi Teknis
- Nominal Diameter:DN65 (2-1/2 inci)
- Tekanan nominal:PN16 (setara dengan Kelas 150)
- Bahan tubuh dan cakram:ASTM A351 CF8M (316 stainless steel)
- Bahan kursi:Virgin PTFE
- Bahan pegas:Baja tahan karat 316 (Inconel X-750 opsional)
- Standar koneksi:Tipe wafer, cocok antara flang kelas 150 EN 1092-1 PN16 / ASME B16.5
- Standar Desain:API 594, API 598, EN 13709
- Wajah ke Wajah:API 594 Pola Singkat
- Suhu kerja:-29°C sampai +200°C (-20°F sampai +392°F)
- Media yang berlaku:Air, air panas, uap, minyak, gas, asam lemah, pelarut organik
Aplikasi Tipikal
- Pabrik Pengolahan Air:Pencegahan aliran balik pembuangan pompa di saluran air mentah, air yang diolah, dan lumpur
- Sistem HVAC:Saluran sirkulasi air dingin, air kondensasi, dan air panas
- Minyak & Gas:Jalur proses kilang, pipa tangki pertanian, dan sistem transfer bahan bakar
- Kelautan & Pembangunan Kapal:Sistem air ballast, saluran pembuangan belge, saluran pemadam kebakaran
- Pengolahan Kimia:Transfer media korosif di mana kompatibilitas 316 SS diperlukan
- Generasi listrik:Sirkuit air pendingin, pipa bantu, saluran pengembalian kondensat
Penjaminan Mutu
Setiap katup kontrol plat ganda Xidelong menjalani prosedur kontrol kualitas berikut sebelum pengiriman:
- 100% pengujian tekanan shell sesuai dengan API 598 pada tekanan nominal 1,5x
- Uji kebocoran 100% kursi pada tekanan nominal 1,1x dengan kebocoran terlihat nol
- Sertifikat material (EN 10204 3.1) untuk komponen bodi, cakram, dan trim
- Pemeriksaan dimensi sesuai dengan toleransi API 594 berhadapan
- Pelacakan penuh dari batch peleburan ke produk jadi
Untuk konfigurasi khusus, termasuk NACE MR0175 trim layanan asam, ekstensi kriogenik, atau pola pengeboran flange khusus, silakan hubungi tim insinyur kami.Kami menawarkan merek OEM dan solusi kemasan yang disesuaikan untuk memenuhi kebutuhan proyek Anda.
Hubungi kami hari iniuntuk penawaran kompetitif, lembar data teknis, atau untuk meminta sampel untuk evaluasi.
