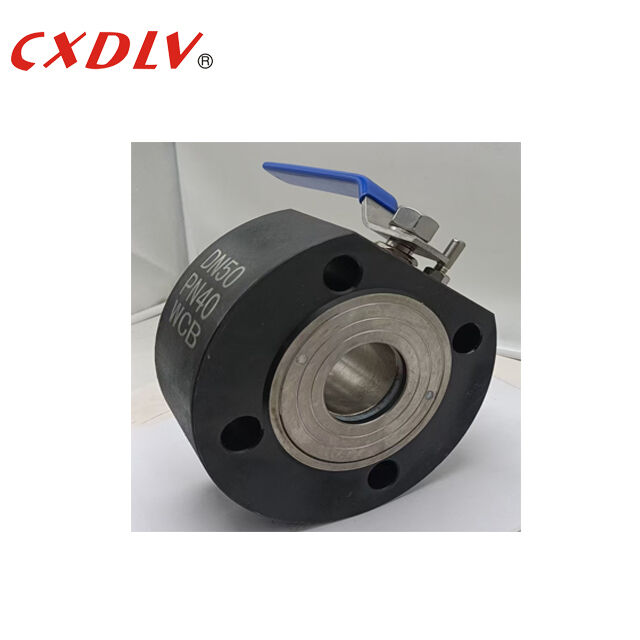

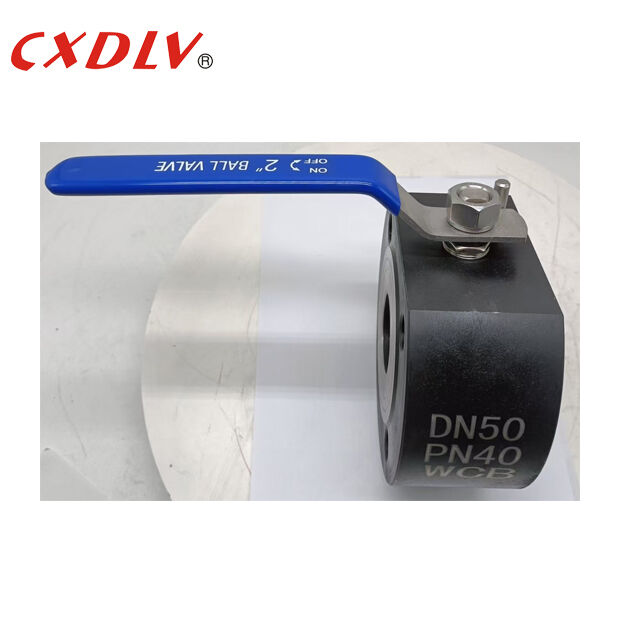

PN40 Tekanan Tinggi Wafer Floating Ball Valve End Entry PTFE Seat Dengan SS201 Handle Lever
Detail produk:
| Tempat asal: | Tiongkok |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q71f |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasing kayu lapis yang sesuai sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 hari kerja |
| Syarat-syarat pembayaran: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs/mon |
|
Informasi Detail |
|||
| Nama Produk: | 1 buah katup bola | Bahan katup: | A105N |
|---|---|---|---|
| Tekanan: | PN40 | Operasi: | Lever Pengendali |
| Koneksi: | Kue wafer | Model: | Q71f |
| Menyoroti: | katup bola wafer tekanan tinggi,Ptfe Seat Ball Valve,Katup tuas pegangan baja tahan karat |
||
Deskripsi Produk
PN40 Tekanan Tinggi Wafer Floating Ball Valve End Entry PTFE Seat Dengan SS201 Handle Lever
Fitur Umum
Italia katup bola
Standar yang berlaku:
- Desain dan Manufaktur: GB / T12237 / 1989
- Sambungan: JB / T79
- Uji tahan api: GB / T13927 - 1992
Jangkauan ukuran:
- DN15 ~ DN200
Tekanan nominal:
- Konstruksi 1,6 ~ 4,0 MPa
Batas suhu:
- 20 °C ~ 200 °C
Mengambang
Pelabuhan penuh
Katup bola jenis wafer(atau yang disebut Italy Super Thin Type ball valves) digunakan dalam peralatan pipa dalam kondisi PN1.0~2.5MPa,suhu kerja 29~180°C ((ring penyegelan adalah RPTFE) atau 29~180°C ((ring penyegelan adalah PPL Polyphenylene), untuk mencapai untuk memotong atau menghubungkan media di pipa. media yang berlaku, seperti air, uap, minyak, asam nitrat, asam asetat, karbamida,atau media oksidasi dapat diterapkan tergantung pada bahan katup perbedaan yang diadopsi.
| Satuan: mm | |||||
| Tekanan | Ukuran | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
Aplikasi
Wafer Ball Valve dapat digunakan secara luas di bidang minyak bumi, kimia, metalurgi, pembangkit listrik, industri ringan dan bidang lain untuk menyesuaikan atau memotong minyak, air, gas dan pulp atau cairan fibrous secara otomatis.
Kekuatan
1Dibandingkan dengan katup bola normal, katup bola tipe super tipis memiliki keuntungan dari panjang struktur pendek, berat ringan, lebih mudah untuk instalasi, dan menghemat bahan, dll.dan dengan kinerja isolasi panas yang sangat baik.
2. Kami menggunakan struktur penyegelan fleksibel untuk lingkaran kursi untuk mencapai hasil kinerja penyegelan yang handal tinggi dan mudah untuk operasi terbuka / dekat,dan struktur perlindungan tahan api khusus dipasang di katup untuk menjaga operasi katup dan kinerja penyegelan yang tinggi tidak terpengaruh di bawah kondisi risiko kebakaran kecelakaan.
3. Struktur antistatik dapat diatur sesuai dengan permintaan pelanggan. Kami mengatur pelat lokasi terbuka / dekat 90o dengan lubang, pelanggan dapat mengunci lokasi sesuai dengan kondisi aktual untuk menghindari operasi yang salah.
Pemilihan Model
Katup bola wafer
| Nomor model | Tekanan Kerja / Mpa |
Suhu yang berlaku /°C |
Medium yang berlaku |
| Q71F-16P | 1.6 | PTFE≤150 PPL≤200 |
Nitrosa |
| Q71F-25P | 2.5 | Nitrosa | |
| Q71F-16Ti | 1.6 | Medium Korosif yang Mengoksidasi | |
| Q71F-25Ti | 2.5 | Medium Korosif yang Mengoksidasi |
