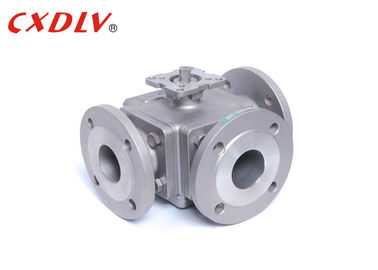

Katup bola 3 arah baja tahan karat T-port L-port dengan ISO5211 TOP dan Peringkat Tekanan PN16
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Q44F/Q45F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasing kayu lapis yang sesuai sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 hari kerja |
| Syarat-syarat pembayaran: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs/mon |
|
Informasi Detail |
|||
| Bahan tubuh: | CF8, CF8M, WCB, CF3, CF3M | Bahan bola: | CF8, CF8M |
|---|---|---|---|
| Bahan kursi: | Ptfe | Model Pelabuhan: | L-Port, T-Port |
| Standar: | GB/ANSI/JIS | Model no: | Q44F-16P,Q45F-16C |
Deskripsi Produk
Katup Bola 3 Arah Bergelang dengan dan Peringkat Tekanan Tinggi untuk Aplikasi Tugas Berat dengan ISO5211 TOP dan Peringkat Tekanan PN16
Spesifikasi
Katup Bola Terapung Cor
Standar yang Berlaku:
- Desain dan Manufaktur: GB12237-89
- Koneksi: JB/T79
- Uji Tahan Api: API607 ke-4 1993
- Uji dan Inspeksi: GB/T13927-1992
Rentang Ukuran:
- DN15 ~ DN200
Peringkat Tekanan:
- PN16 PN25 PN40
Rentang Suhu:
- -20°C~185°C
Katup bola tiga arah tersedia dalam versi T dan L. Tipe T memungkinkan tiga pipa ortogonal untuk berkomunikasi satu sama lain dan memutus saluran ketiga untuk berfungsi sebagai pemisahan dan penggabungan.
Tipe katup bola tiga arah L hanya dapat menghubungkan dua pipa yang ortogonal satu sama lain, dan tidak dapat menjaga pipa ketiga terhubung satu sama lain pada saat yang sama, hanya untuk mendistribusikan. Ia digunakan untuk memutuskan kedua saluran masuk dari satu saluran keluar atau dapat menghubungkan salah satu dari dua saluran masuk ke satu saluran keluar. Jenis katup 3 port lainnya dapat dirancang untuk skema dan posisi pengarah aliran lainnya.
| Tekanan | Ukuran | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Aplikasi
Katup ini terutama digunakan dalam pasokan dan drainase air sirkulasi industri, pasokan dan drainase air perkotaan, bangunan bertingkat tinggi dan hotel dari saluran keluar air bertekanan pompa, digunakan untuk memotong air balik dan menghilangkan palu air yang merusak, menjamin pengoperasian jaringan pipa yang aman. Dirancang untuk mempertimbangkan sepenuhnya persyaratan lingkungan, tidak ada getaran, tidak ada kebisingan, pengoperasian yang lancar, memastikan bahwa hotel, perumahan tenang dan memiliki fungsi penghematan daya.
Mengapa memilih kami?
1. Hambatan fluida rendah, dan koefisien hambatan sama dengan panjang pipa.
2. Strukturnya sederhana, berukuran kecil dan ringan.
3. Kompak dan andal, serta memiliki sifat penyegelan yang baik. Juga telah banyak digunakan dalam sistem vakum.
4. Pengoperasiannya nyaman, pembukaan dan penutupan cepat, dan rotasinya 90° dari bukaan penuh ke penutupan penuh, yang nyaman untuk kontrol jarak jauh.
5. Perawatannya nyaman, katup bola memiliki struktur sederhana, dan cincin penyegel umumnya dapat digerakkan, dan pembongkaran dan penggantian relatif mudah.
6. Saat dibuka penuh atau ditutup penuh, permukaan penyegel bola dan dudukan katup terisolasi dari media, dan media tidak menyebabkan erosi pada permukaan penyegel katup.
7. Berbagai aplikasi, dari kecil hingga beberapa milimeter, hingga beberapa meter, dari vakum tinggi hingga tekanan tinggi dapat diterapkan.
