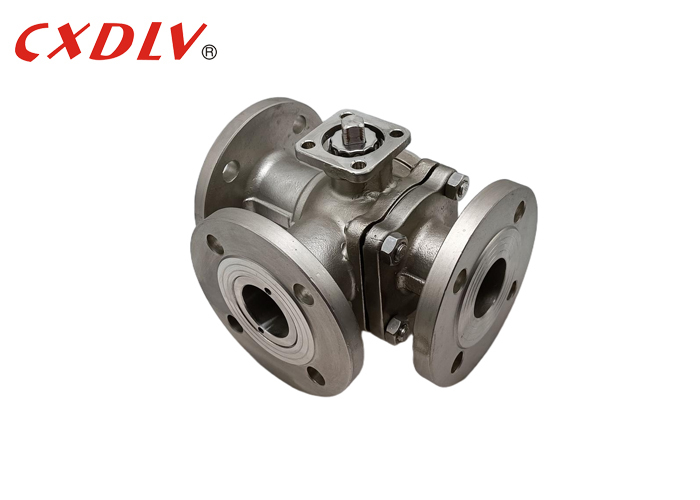

3-Way Full Port Flanged End Diverter Valve PN16 Dengan ISO5211 TOP
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO9001 |
| Nomor model: | Q44F |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasing kayu lapis yang sesuai sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 hari kerja |
| Syarat-syarat pembayaran: | T/T, PayPal, Western Union, D/A, L/C, D/P, MoneyGram |
| Menyediakan kemampuan: | 500 pcs/mon |
|
Informasi Detail |
|||
| Kekuatan: | Operasi yang digerakkan | Bahan tubuh: | CF8M/CF8/WCB |
|---|---|---|---|
| Koneksi: | Bergelang | Struktur: | Katup bola mengambang |
| Model: | Pelabuhan Penuh | Model no: | Q44F-16P |
| Menyoroti: | Katup pengalihan dengan ISO5211,PN16 3-Way Diverter Valve,Katup pengalihi 3 arah port penuh |
||
Deskripsi Produk
Katup Pengalih Ujung Flens Penuh 3 Arah PN16 Dengan ISO5211 TOP
Spesifikasi
Katup Bola 3 Arah Penuh
Standar yang Berlaku:
- Desain dan Manufaktur: GB12237-89
- Sambungan: HG/T20592
- Uji dan Inspeksi: GB/T13927-1992
Rentang Ukuran:
- DN15 ~ DN200
Peringkat Tekanan:
- PN16
Rentang Suhu:
- -20°C~185°C
Katup bola tiga arah tersedia dalam versi T dan L. Tipe T memungkinkan tiga pipa ortogonal untuk berkomunikasi satu sama lain dan memutus saluran ketiga untuk berfungsi sebagai pemisah dan penggabung. Tipe katup bola tiga arah L hanya dapat menghubungkan dua pipa yang ortogonal satu sama lain, dan tidak dapat menjaga pipa ketiga tetap terhubung satu sama lain pada saat yang sama, hanya untuk mendistribusikan.
| Tekanan | Ukuran | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Dirancang dengan tiga port,katup 3 arah memungkinkan pengalihan dan pencampuran jalur aliran. Konfigurasi ini serbaguna untuk banyak aplikasi, tetapi sebelum Anda membeli katup bola 3 arah, Anda harus memeriksa konfigurasi port mana yang terbaik untuk sistem Anda.
Ada dua jenis konfigurasi katup bola 3 arah yang berbeda. Mereka adalah tipe L atau tipe T, yang ditentukan oleh bentuk lubang di seluruhnya. Masing-masing memiliki karakteristiknya sendiri yang membuatnya lebih baik daripada yang lain untuk penggunaan tertentu. Dalam artikel ini, kita akan membahas perbedaan utama antara katup bola 3 arah tipe L dan tipe T yang akan membantu Anda membuat keputusan yang lebih tepat saat mencari katup untuk dipasang di sistem Anda.
Aplikasi
1. Kilang
2. Petrokimia
3. Peralatan Proses Kimia
4. Aplikasi Kontrol Proses
5. Aplikasi Air dan Limbah
6. Aplikasi Pipa
Fitur
1. Pegangan pengunci yang mengunci pada sudut 90 derajat dan interval hingga 360 derajat
2. Komponen cor investasi berkualitas
3. Perangkat pembumian antistatis
4. Konfigurasi pemasangan aktuator tipe ISO
5. Tersedia dalam berbagai bahan dudukan khusus
