Double Flange Sight Glass dalam stainless steel CF8 untuk visualisasi aliran tekanan tinggi
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | CXDLV |
| Sertifikasi: | CE&ISO |
| Nomor model: | Kaca mata |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1pc |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kasus Kayu Lapis yang Cocok sesuai dengan struktur katup yang berbeda |
| Waktu pengiriman: | 5 ~ 25 Hari Kerja |
| Syarat-syarat pembayaran: | T/T, Paypal, Western Union, D/A, L/C, D/P, MoneyGram |
| Menyediakan kemampuan: | 500pcs/Mon |
|
Informasi Detail |
|||
| Bahan Tubuh: | Baja tahan karat | Kaca: | borosilikat |
|---|---|---|---|
| Kursi: | PTFE | Struktur: | Jendela Ganda |
| Ukuran Katup: | DN15~DN200 | Sedang: | Gas Minyak Air |
| Menyoroti: | kaca penglihatan bertekanan tinggi,CF8 Kaca penglihatan,Kaca penglihatan baja tahan karat |
||
Deskripsi Produk

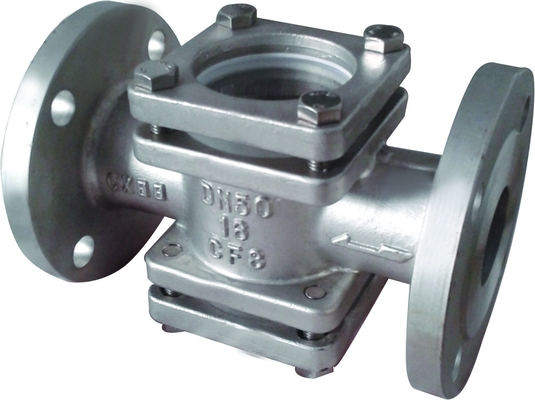

Double Flange PN40 High Pressure Sight Glass Casting Stainless Steel CF8
Fitur Produk
Kaca penglihatan
Standar yang berlaku:
- Desain dan Pembuatan: ASTM B16.34
- Sambungan Flange: ASTI16.5
- Pengujian dan Inspeksi: API598
Jangkauan ukuran:
- DN15 ~ DN150
Tekanan nominal:
- GB PN16
Rentang suhu:
- -20°C~185°C
Indikator Aliran memberikan tampilan ke dalam pipa atau wadah tertutup yang memungkinkan pengguna untuk segera melihat apakah aliran terjadi dan untuk mengamati warna, volume dan kondisi aliran.
Rentang Indikator Aliran kami datang dengan pilihan stainless steel, baja karbon dan senjata tubuh logam,cocok untuk aplikasi industri dengan suhu kerja hingga 250oC dan tekanan kerja hingga 16 bar untuk kisaran standar dan 40 bar untuk kisaran tekanan tinggi.
Data Teknis
| DN | H | L | D | D1 | D2 | Z-φd | b | W | φ | E |
| 15 | 72 | 130 | 89 | 60.5 | 35 | 4-16 | 11.5 | 60×60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79.5 | 51 | 4-16 | 13 | 80×80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98.5 | 73 | 4-16 | 15 | 100×100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120.5 | 92 | 4-19 | 16 | 110×110 | 95 | 15 |
Catatan
Harap diingat bahwa, bertentangan dengan kepercayaan umum, setiap kaca penglihatan dapat dipakai. Lensa dan gasket penyegelan harus diganti secara berkala sebelum ada tanda jelas kerusakan.Oleh karena itu kami sarankan Anda untuk memeriksa kaca penglihatan secara teratur dan selalu memesan kaca cadangan dan segel dengan kaca penglihatan Anda.
Aplikasi
1. Utilitas dan listrik
2. Farmasi
3Makanan dan minuman
4. Bahan bakar organik
5Pengolahan dan pengelolaan air limbah
6Dan kimia / petrokimia
Pemilihan Model
| Nama produk | Indikator Kaca Tampilan Aliran | |||
| Hubungan | Flange | Benang | ||
| Tekanan | DIN/JIS/ANSI | 0.6Mpa | ||
| Bahan | 1) CF8/SS304 2) CF8M/SS316 3) Baja Karbon | |||
